Fresemaskin - universell

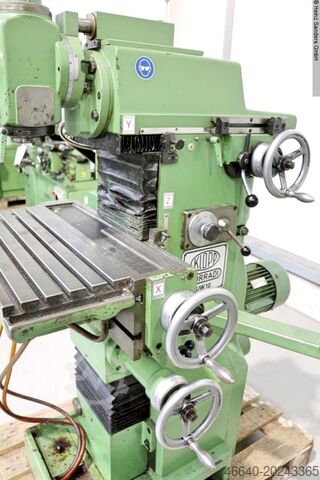

KORRADI UW 10

Tilstand: brukt, X-lengde 315 mm Y-lengde 180 mm Z-lengde 320 mm Antall spor 5 Notbredde 14 mm Verktøyfeste ISO 40 DIN 2079 Spindelhastigheter – trinnløs 45 – 1950 o/min Matninger trinnløs 10 – 170 mm/min Cjdpfxoxwdvho Adhohc Hurtiggang 4 m/min Samlet effektbehov 5,1 kW Maskinvekt ca. 1400 kg Plassbehov ca. 3000 x 2700 x 1800 mm - robust / kraftig universalfres - HEIDENHAIN digital avlesning - kjølemiddelutstyr - svingbar universalfresehode (høyre/venstre = 90°)

Tilstand: god (brukt), Byggeår: 2004, Universal fresemaskin med HEIDENHAIN TNC 124 delvis CNC-styring mekaniske håndhjul drei- og vippbart bord +- 45° hydraulisk verktøyklemming halvkabinett kjølevæskebeholder brukermanual Tekniske spesifikasjoner: x-akse vandring 600 mm y-akse vandring 400 mm z-akse vandring 400 mm spindelhastighet 63 - 3 150 o/min trinnløs matehastighet 12-3 000 / 6-1 500 (Z) mm/min pinoleslag 100 mm hode vippbar +/- 90° spindelopptak ISO SK 40 oppspenningsflate 630 x 400 mm total tilkoblet effekt 8 kW maskinvekt ca 2,2 t Chsdoigm Tcepfx Adhsc plassbehov ca 2 x 1,9 x 1,95

Tilstand: god (brukt), x-vei 315 mm y-vei 180 mm z-vei 320 mm Konus på hovedspindel ISO 40 Bordflate 600 x 250 mm T-spor 5 stk. Turtall 45,0 - 1950 o/min Trinnløs matning 10 - 170 mm/min Spenning 400 V Totalt effektbehov 5,1 kW Maskinens vekt ca. 1300 kg Dimensjoner LxBxH 1000 x 1400 x 1800 mm Fra opplæringsverksted (yrkesskole) Cedoxl E Smopfx Adhjhc Velholdt stand (!!) Utstyr: - Robust elektromotorisk universalfres - HEIDENHAIN 3-aksers digitalt display - Drei- og vippbar universalfresehode (høyre/venstre = 90°) - Manuelt freseakselforskyvning med lås - Solid bord med T-spor - Aksial matning med hurtiggang på X+Z+Y-aksen * Hurtiggang trinnløst regulerbar - Svingbar maskinlampe - Strømskap montert til venstre - Kjølevæskeanlegg

Tilstand: god (brukt), Funksjonalitet: fullt funksjonell, Trinnløse matinger i alle 3 akser Pinoleslag: 60 mm Bordflate: 600 x 250 mm Turtall: 45 – 1950 o/min Mating: 10–470 mm/min...trinnløst...justerbart... Langsgående vandring (X): 315 mm Tverrgående vandring (Y): 180 mm Vertikal vandring (Z): 320 mm Codpfjzucriex Adhehc

Tilstand: god (brukt), x-akse 400 mm Y-akse 375 mm Z-akse 250 mm Bordstørrelse: 205 x 800 mm T-spor: 4 x 45 14 H7 Turtall: 50 - 3150 o/min Verktøyfeste: 40 ISO Pinolens slag: 50,0 mm Matinger X + Z-akse: 5.0 - 1000 mm/min Mating Y-akse: 5.0 - 670 mm/min Hurtigløp: 2,4 / 1,6 m/min Styring: Heidenhain Totalt effektbehov: 5,1 kW Vekt: 950 kg Mål LxBxH: 1860 x 1790 x 1750 mm Fra en opplæringsverksted (yrkesskole) Velholdt stand (!!) Utstyr: Chsdpfx Aexl E Syodhsc - MAHO universell verktøyfrese-/boremaskin - HEIDENHAIN posisjonerings-/banestyring "TNC 135" * 3-akse manuell inndata-styring * Programmerbar av operatør * Praktisk og brukervennlig betjening - Elektromotoriske matefunksjoner på alle akser (X/Z/Y) * X og Z akse: 5,0 - 1000 mm/min med hurtigløp 2,4 m/min * Y akse: 5,0 - 670 mm/min med hurtigløp 1,6 m/min - Svingbart fresehode til begge sider - Vippbart T-spor universalbord - Vertikal oppspenningsområde - Trinnløs turtallsregulering - Manuelt utskyvbar pinole - Herdede og slipte geider - Elektrohudraulisk verktøystrammer - Kjølemiddelutstyr - Fremre kjølemiddeloppsamlingsbrett - Bruksanvisning

Tilstand: brukt, Byggeår: 1999, Trykk 130 t Kantelengde 3550 mm Stenderavstand 3060 mm Innebygningshøyde 510 mm Styring Cybelec DNC 80 Utladning 320 mm Slag 250 mm Arbeidshøyde 900 mm Maskinvekt ca. 12000 kg Chsdsvxwqfspfx Adhoc Plassbehov ca. 4,05x2,1x2,85 m WiSteuerung Cybelec DNC 80 Y1;Y2;X;R akse Matriseforskyvning med håndhjul 4 stk. anslagsfingre Hydraulisk stempeklemming WILA Hydraulisk matriseinnfesting system Amada 2 stk. støttearmer Sikker to-hånds / fot betjening Diverse stempler og matriser

Tilstand: brukt, Byggeår: 2008, X-vei 400 mm Y-vei 300 mm Z-vei 400 mm Spindelopptak ISO 40 Spindelhastigheter 40–2 000 o/min Bordstørrelse 750 x 320 mm Trinnløse matinger 10–380 mm/min Hurtiggang 1 200 mm/min Driftseffekt 2,2 kW Pinolslag 80 mm Driftsspenning 400 V Totalt strømbehov 4,7 kW Maskinvekt ca. 1,1 t Plassbehov ca. 1,15 x 1,40 x 1,85 m - Fabrikk-nr.: 148373 Codoxa Hf Rspfx Adhjhc - 3-akse digitalt display - Horisontal freseenhet - Fresehode svingbart ±45° - Kjølevæskeanlegg

Tilstand: brukt, Byggeår: 1951, Tekniske detaljer: Dreiediameter over seng: 400 mm Dreiediameter over sleide: 240 mm Dreielengde: 1100 mm Spisshøyde målt i sengen: 190 mm Spindelboring: 40 mm Turtallsområde: 37,5 - 950 o/min Totalt effektbehov: 3,5 kW Konusdorn i bakdokke: MK 4 Bakdokkepinole: 180 mm Maskinvekt ca.: 1,6 t Chsdpfx Aju Ix Hdodhjc Maskinens dimensjoner ca. LxBxH: 2,6 x 1,4 x 1,3 m Dreiebenken er utstyrt med gjengeapparat. Den er nylig omkablet og har nytt koblingsskap. Nødstoppbryter og Bakkedeksel 3-bakkers chuck Ø 250mm Medløpende senter Verktøyopptak for firkant verktøyholder Verktøyslede svingbar ca. 30° høyre/venstre Konusdreiingsinnretning (konus 15° høyre/venstre) 4 stykk utskiftbare tannhjul

Tilstand: brukt, Tekniske detaljer: x-akse vandring: 500 mm Chsdpfx Aeu Nc R Njdhsc y-akse vandring: 380 mm z-akse vandring: 330 mm Styring: Siemens 840 D / 810 D Spindelkonus ISO, vertikal/horisontal: 40 Bordets spændeflade: 400x800 mm, fast Spindelomdrejningstal - trinløs: vertikal/horisontal: 35-1800 o/min Spindelhoved kan svinges til venstre og højre: 90° Hurtiggang X, Y: 3,15 m/min Hurtiggang Z-akse: 1,6 m/min Fremføring trinløs: X/Y/Z: 6,3 - 1250 Samlet effektbehov: 7,4 kW Maskinens vægt ca.: 1,8 t Maskindimensioner ca. LxBxH: 1,8 x 2,2 x 1,8 m Dimensioner elskab LxBxH: 0,5 x 0,85 x 2,1 m Maskinen blev ombygget i 2002 og udstyret med moderne styring, Siemens 840D/810D shopmill. - Vandring via modholderslæde: 440 mm Udstyr: - Køleanlæg - Betjeningspanel med udligger Tilbehør: - div. spændetangshylstre - div. SK 40 opspændinger - div. fræsedom m.m.

Tilstand: brukt, Byggeår: 1977, Tekniske detaljer: X-akse vandring: 1050 mm Y-akse vandring: 500 mm Z-akse vandring: 500 mm Spindelopptak ISO: SK40 Spindelhode svingbar venstre og høyre: 90° Pinolvandring: 180 mm Turtallsområde: 36 - / 18 trinn o/min Mating: X+Z: mm/min Mating: Y: - 900 mm/min Hurtiggangshastighet: X/Z: / Y: 900 mm/min Bordets oppspenningsflate: 1200 x 550 mm Totalt effektbehov: ca. 10 kW Chodpfju Ndd Rox Adhoc Maskinvekt ca.: 4400 kg Maskinens mål ca. LxBxH: 3,1 x 2,5 x 2,2 m Konsollkonstruksjon med tilt-, sving- og vippbart bord samt justerbart vertikalt fresehode. Maskinen leveres med 3-akset digital posisjonsindikator (oppløsning 0,01mm) med mating og separat drift for alle tre akser, trinnløs mating. X-akse: Vogn langsgående = 700 mm; universelt fresebord langsgående 350 mm = total langsgående: 1050 mm Tilbehør: se tilsvarende på bilder.
