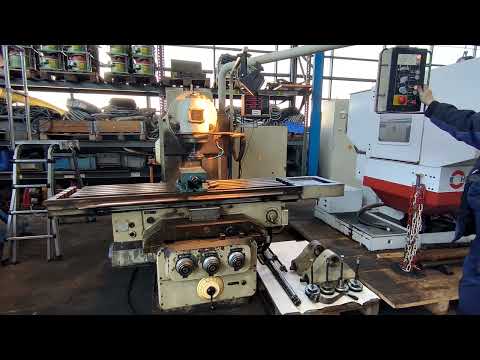

Fresemaskin - universell

WMW FW 4.5

Tilstand: god (brukt), Byggeår: 2000, driftstimer: 10 000 h, Funksjonalitet: fullt funksjonell, svingelengde: 1 105 mm, svingediameter: 610 mm, spindelhastighet (maks.): 3 500 o/min, spindelboring: 70 mm, vandring X-akse: 580 mm, vandring Y-aksen: 210 mm, bevegelsesavstand Z-akse: 1 137 mm, monteringsdiameter: 63 mm, rotasjonshastighet (maks.): 6 000 o/min, type innstrømsstrøm: Klimaanlegg, Utstyr: rotasjonshastighet trinnløst variabel, Maskinen er i god stand. Større vedlikeholdsarbeider de siste årene: 30.04.2020 Overhaling av fresehode CHF 35 000.- 16.07.2021 Programvareoppdatering (Wenk AG) CHF 1 600.- 20.06.2022 Sentral smørepumpe byttet CHF 400.- (Alle priser er oppgitt i CHF) Kjente feil/mangler: ·Feilmelding ved oppstart ·Kjølevann fra innvendig kjøling lekker ut på baksiden av fresehodet ·Overbelastningsmelding ved kald maskin og 100 % hurtig bevegelse ·Over 150 ulike verktøyholdere ·Reservehylser for verktøymagasin ·Reserve endetaster for posisjonsovervåkning av verktøyskifter Hsdpfx Agsxp Hmaomjng ·2 stk. 3-bakk chuck diameter 250 mm (montert ved besiktigelse) ·1 stk. 3-bakk chuck diameter 250 mm ·1 stk. 3-bakk chuck diameter 300 mm ·1 stk. 4-bakk chuck diameter 400 mm ·2 sett harde bakker for utvendig oppspenning, kort utførelse ·1 sett harde bakker for utvendig oppspenning, lang utførelse ·Diverse brukte myke bakke-sett ·Reservefilter for høytrykksanlegg Kowap (5 stk. på lager, ved levering ca. 2 stk. – 1 filter ca. 20–25 CHF) ·Kjølevannsrenser/oljeutskiller (egenproduksjon) ·Skap tilpasset verktøymagasin for KM63-holdere, nummerert med 80 plasser ·Spesielt oppspenningsutstyr for KM63-holdere med direkte klemmefunksjon for vendeskjær ·Sirkelsag Iscar, tilpasset holder D160mm, bredde 4mm ·Tannhjulsfres, tilpasset holder (egenproduksjon – for myke bakker p=1,5mm) ·Rengjørings-/avgratningsbørste tilpasset holder Vi kan gjerne tilby leasing- og finansieringsløsninger for maskinen. Befaring kan avtales etter nærmere avtale.

Tilstand: svært god (brukt), Byggeår: 1999, Funksjonalitet: fullt funksjonell, Bearbeidingssenter - vertikalt / Fabrikat: DECKEL MAHO / Modell: DMC 63V / Årsmodell: 1999 Maskinen kan inspiseres under strøm og i drift etter avtale. Velholdt, svært godt bevart og funksjonell stand. Spindelbytte: 18.03.2022 Spindeltimer (13.03.2025): 51 206 t Maskinen er utstyrt med Lehmann A-akse og motlager (nesten som ny). Hnodpfx Ajv Nxbyjgmsg TEKNISKE DATA: Arbeidsområde: - X-akse: 630 mm - Y-akse: 500 mm - Z-akse: 500 mm Mating/aksebrennere: - Matingskraft X, Y, Z (100 % ED): 6 000 N - Matinghastighet: 0 - 30 000 mm/min - Hurtiggang X, Y, Z: 30 m/min - Diameter kuleskruespindel/stigning (X, Y, Z): 40/20 mm Posisjoneringsnøyaktighet: - Pmax i X, Y, Z-akse iht. VDI/DGQ 3441: 0,015/0,010 mm (indirekte/direkte målesystem) Posisjonsmålesystem: - Innmatingsenhet: 0,001 mm Arbeidsspindel: - Drivkraft (40/100 % ED): 13/9 kW - Dreiemoment (40/100 % ED): 83/57 Nm - Turtallsområde: 1 - 10 000 o/min - Verktøyfeste DIN 69 871-A: SK40 - Innspenningskraft for verktøy: 12 000 N Verktøymagasin/-veksler: - Verktøyvekslingssystem: Pick-up - Antall magasinplasser: 24 posisjoner - Maks. verktøydiameter med frie naboplass: 80/140 mm - Maks. verktøylengde: 300 mm - Maks. verktøyvekt: 7 kg - Span-til-span-tid: 6,5 sek - Sirkulasjonshastighet/verktøymagasin: 47 o/min - Maks. last på verktøymagasinet (24 x 3 kg): 72 kg Maskinbord: - Oppspenningsflate med T-spor DIN 650-14: 800 x 500 mm - Bordbelastning (maks. oppbygget vekt): 500 kg - Innlastingshøyde: 850 mm - Maks. arbeidsstykkehøyde (ved maks. verktøylengde): 240 mm UTSTYR: - CNC-styring: Siemens 810D powerline - Lehmann A-akse og motlager (nesten som ny) - Direkte målesystem - Høytrykks kjølevæskeanlegg, 15 bar - Kjølevæskeanlegg (emulsjon) - Elektronisk håndratt - Spontransportør - Dokumentasjon - CE-merking Forbehold om fullstendighet og riktighet på tekniske data og utstyr. - Mellomsalg forbeholdes -

Tilstand: svært god (brukt), Byggeår: 1996, Tekniske data: Hnedpfx Aoummw Tjgmeg Maksimal skjærebredde: 3100 mm Maksimal skjærekapasitet for stål St40: 15,0 mm Motordrevet, justerbar parallellanlegg: 1500 mm Motordrevet, justerbar kuttspaltjustering Justerbar kuttvinkel Arbeidshøyde: 860 mm Motoreffekt: 22 kW Sidebeskyttelsesgitter med lysbarriere på baksiden Mål (L x B x H): ca. 4650 x 3600 x 2050 mm Vekt: ca. 13,5 tonn Vi kan kun vise en liten del av vårt nåværende utvalg av brukte maskiner her. Besøk gjerne også vår hjemmeside! Selgeren er ikke ansvarlig for skrive- eller dataoverføringsfeil. Maskinen selges, med hensyn til utseende, teknisk stand og slitasje, i henhold til alder; brukte maskiner selges uten noen form for garanti.

Tilstand: nesten som ny (brukt), Byggeår: 2021, Funksjonalitet: fullt funksjonell, Dobbelspindel CNC dreiebenk med 2 spindler, 3 revolvere og 3 Y-akser Hver revolver med 15 posisjoner, BMT 44 Drevne verktøy Hnedpfx Ajvxu Eaogmsg 2x C-akse 3x Y-akse Styring Fanuc 32i-TB Stanggjennomløp 65 mm Venstre spindel 15/11 kW, Hainbuch Spanntop mini Aksediameter størrelse 65 Høyre spindel 11/7,5 kW, trejaks chuck Kitagawa Ferdigdelsgriper Transportbånd Stangloader-grensesnitt Kjølevæskeanlegg, separat tank 200 l Kjøleaggregat Høytrykk på revolver 1-3 via M-funksjon 15 bar/40 l/min 2x Brinkmann-pumper Renishaw verktøymåling for alle revolvere Verktøyovervåkning for spindel og AGW Spindelspyling via motspindel HSC, Deublin roterende kobling Hengselbåndtransportør Trafo Umiddelbart tilgjengelig

Tilstand: brukt, Byggeår: 2008, Sving over vanger 923,8 mm Sving over tverrsleide 755 mm Maks. dreiediameter 356 mm Maks. dreielengde 510 mm X/Z-aksevandring 260/590 mm Spindelomdreininger 5000 o/min Revolver med 12 stasjoner Spindelboring 73 mm Styring: MSX-850 III Utstyrt med: Spennhylseutstyr med spennhylser Spontransportør Hnodpou Sn Hzjfx Agmog 3 standard verktøyholdere Ingen portallaster inkludert

Tilstand: god (brukt), Byggeår: 1989, driftstimer: 64 136 h, Spisshøyde: 350 mm Dreielengde: 1000 mm Maks. svingdiameter over vangebeskyttelse: 600 mm Maks. svingdiameter over plansleide: 360 mm Spindelboring: 107 mm Turtallsområde: 16 – 3150 o/min Matreområde, lengde og plan: 0,5 – 5000 mm/min Hurtiggang lengde + plan: 9 m/min Hoveddrift: 30 kW Hnodpovr Eh Eefx Agmeg Maskinens dimensjoner med spontransportør (L x B x H): 5400 x 2200 x 2000 mm Vekt: 6400 kg Tilbehør / Særlige egenskaper: • CNC-styring GILDEMEISTER EPL 2 med TFT-skjerm Generell beskrivelse: CNC-manualinnmatingsstyring med programinndata via funksjons- og talltastatur. All informasjon legges inn i dialog med skjermen. Integrert menyteknikk og visning av alle funksjoner i klartekst. Betjeningspanel, skjerm og håndhjul plassert i separat sponbeskyttelseskapsling. EPL-styringen gir følgende muligheter: Programmer kan legges inn og endres direkte via EPL-styringen uten manuell forberedelse. NC-programmer i ISO/EIA-standard kan legges inn via RS 232 seriell grensesnitt, eksporteres eller legges inn direkte for hånd. Bearbeidingssykluser: Avstikk-sykluser for lengde-, plan- og konturdreiing, også med overmål. Gjenger. Innvendige spor DIN 509-form E og F og DIN 76, også slipereservemål programmerbart. Aksiale og radiale stikk etter DIN 471 og 472, også med bunnglatting. Radier 90° og faser 45°. Automatisk skjærspissradiuskompensasjon for sykluser, innvendig spor, stikk, radius, fase. Programmering: Settbassert, metrisk/tommer, diameter ved absolutt inndata, radius ved inkrementell inndata, full sirkelprogrammering, undersyklus-teknikk, skjulte plan for programdeler. Nullpunktsforskyvning. Driftsmodusvalg via meny. Programinndata og -utgang: I dialog via meny med operatørveiledning eller direkte i dialog. • Hydraulisk 3-bakks universalskive Ø 315 mm med hulspindel Ø 80 mm • Hengslet spontransportør • 12-posisjons verktøyskive-revolver VDI 40, hvorav 6 standard verktøyplasser + 6 drevne verktøyplasser • Kjøleanlegg • RS 232-grensesnitt • Elektronisk håndhjul • Elektrisk fotsvitsj for 3-bakks universalskive og pinol på bakdokke • Belysning • 12 stk. ulike standard verktøyholdere (detaljert ved installasjon) Overhalt servodrift for hovedspindel, 06/2025 Siegfried Volz Maskinverktøy Rüschebrinkstr. 151-153 DE - 44143 Dortmund - Wambel

Tilstand: brukt, Hjuldimensjon - maks. 180 mm Hjulbredde 45 mm Modul - maks. 4 Modul - min. 0,5 Slaglengde maks. 0 - 52 mm Spindelopptak innvendig MK 4 Borddiameter 160 mm Bordboringsdiameter 75 mm Slagtall 355 - 630 slag/min Matingområde 0,008 - 0,4 mm/slag Plassbehov ca. 2,30 x 1,50 x 2,36 m Drivkraft 6 kW Hodpfeu Uu S Tox Agmeng Maskinvekt ca. 2.500 kg Byggeår: ca. 1970 Hydraulisk klemming i bordet Skiftehjul

Tilstand: god (brukt), Byggeår: 2001, Funksjonalitet: fullt funksjonell, Slipeskive 508x254 (305) mm, reguleringsskive 330x254 (305) mm, reguleringsskivens turtall 0-115 o/min, omløpshastighet for slipeskive 45 m/sek, slipeområde diameter 2-150 mm, slipeskivedrift 45 kW, maskinvekt 6,5 tonn, plassbehov ca. 3,0x1,5 m. Maskinen får før salg en ny Siemens S7-styring med nytt betjeningspanel, avrettespindel SS elektrisk styrt via servomotor. Maskinen blir komplett kontrollert, defekte deler repareres eller skiftes ut. Diverse opsjoner mulig (KM-anlegg, til- og bortføring, emnelinialer etc.). Hjdpfouy Ifgox Agmjng

Tilstand: god (brukt), Hjuldiameter - maks. 180 mm Hnsdpfx Aouayw Ssgmsg Hjulbredde 58 mm Modul - maks. 4 Modul - min. 0,5 Slagtall per minutt 200 - 710 Totalt effektbehov 3 kW Maskinvekt ca. 3 t God stand, utvekslingsgir osv. Produksjonsår ca. 1964

Byggeår: 1985, Tilstand: brukt, Emne-diameter 25–90 mm Gjengelengde 3000 mm Gjengestigning 2–16 mm Totalt effektbehov 25 kW Maskinvekt ca. 10,5 t Hnedpfjtzdyzex Agmjg Plassbehov ca. m T I L B U D Vi kan tilby uten forpliktelse fra lager, med forbehold om feil og mellomslag. WALDRICH COBURG Wirvelmaskin / skrellemaskin for produksjon av gjenger, snekker, kulegevindspindler eller lignende emner Type 16 GSL 25-90 / 3 m Årsmodell 1985 _____ Gjenge-diameter 25 – 90 mm Maks. gjengelengde 3.000 mm Gjengedyp Stigningsområde 2 – 16 mm Stigningsvinkel maks. opp til Ø 55 mm 15° Stigningsvinkel nedadgående opp til Ø 90 mm 8° Trinnløst turtall på skjærehode 285 – 1.700 o/min Turtall på emnet 0,5 – 68 o/min Boring i spennspindel og bakdokk 90 mm Driftseffekt wirvelhode ca. 4 kW Total driftseffekt ca. 25 kW – 380 V – 50 Hz Vekt ca. 10.500 kg Tilbehør / spesialutstyr: • Solid wirvel/skrelleaggregat med to for- og to etterløpende pneumatiske bakker med integrerte prismeskinner. Manuell innstilling av gjengedyp og optisk innstilling av stigningsvinkel på support. • Drevet verktøyhode, vanligvis utstyrt med fire verktøy: 2 stk. grunnskjær, 1 stk. flankskjær og 1 stk. avgratningskniv. • Emnets turtall og stigningsfremføring stilles fint inn ved hjelp av utbyttbare tannhjul. Separat hurtiggang for tilbakestilling av wirvelsupporten. • Enkel omkretsenhetsinnretning for virvling av flertrådige gjenger. • Ettersettingsinnretning for virvling av gjenger lengre enn spissavstand med mellomstøtte. • For å korrigere stigningsfeil på ledespindelen, termiske lengdeendringer på emnet eller feil ved ettersetting, er maskinen utstyrt med kompenseringsinnretning. Dette muliggjør både elektronisk programmert kompensasjon av ledespindelen samt emne-spesifikk lineær kompensasjon ved bruk av kilesystem. • Motorisk justerbar bakdokk med automatisk stopp gjennom trykksensor. • Rikt tilbehør med skjærekniver, verktøyholdere, spennhylser, tilbehørsdeler, innstillingsverktøy, måleutstyr og betjeningsverktøy. • Sentral smøring, kjølemiddelutstyr, separat styreskap, bruksanvisninger. Maskinen er egnet for for- og ferdigvirvling av en- og flertrådige høyre- og venstregjenger, snekker, kulegevindspindler eller lignende emner!
