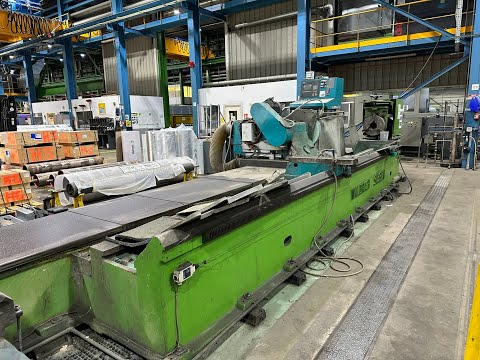

CNC-slipemaskin for valser

WaldrichSiegen

Tilstand: klar til bruk (brukt), WWDK 80 kraftig dreiebenk med 3 føringsbaner maks arbeidsemnevekt: 100 tonn Giedpfx Ageyt S Ulewsp Avstand mellom senter: 7500 mm Sving over vange: 1900 mm Sving over toppslid: 1650 mm Effekt hovedspindel: 150 HK Maks vekt mellom senter: 100 tonn

Tilstand: klar til bruk (brukt), Byggeår: 2005, Funksjonalitet: fullt funksjonell, GÖCKEL G50 ELTT presisjonsplansliper Årsmodell: 2005 Magnetbordets lengde: 4500 mm, bredde: 150 mm CNC-styrt I driftsklar stand Gijdev D Huqspfx Agwjp

Tilstand: god (brukt), vandring X-akse: 12 000 mm, vandring Y-aksen: 7 300 mm, bevegelsesavstand Z-akse: 3 000 mm, total lengde: 30 000 mm, bordlengde: 12 000 mm, bordbredde: 4 730 mm, total bredde: 12 000 mm, total høyde: 10 475 mm, bordbelastning: 250 000 kg, totalvekt: 400 000 kg, Portal fresmaskin WALDRICH SIEGEN - PF-F-150 Produsent: Waldrich - Siegen - Modell: PF-F-150(1)-530/400 X-akse: 12.000 mm Y-akse: 7.300 mm Z-akse: 3.000 mm W-akse: 4.000 mm Avstand mellom søylene: 5.000 mm Bredde på bordet: 4.730 mm Lengde på bordet: 12.000 mm Bordbelastning: 19 t/m – ca. 250 t totalt Bordmating: 10.000 mm/min W-akse mating: 3.000 mm/min T-akse mating: 6.000 mm/min Tverrbevegelig fresehode Vertikalt justerbart tverrbjelke Horisontal hydrostatisk spindelramme Frese-spindel Ø: 560 mm Verktøyholder: ISO 60 C-akse mating: 5.000 mm/min Fresemotor: 90 kW Godpsytrxksfx Agweip Spindelhastighet: 2.500 o/min Z-akse slag: 3.000 mm Z-akse mating: 2.000 mm/min Küma vinkelhode WF2 – 90 kW – 450 o/min Küma universalhode UB1D – 60 kW – 2400 o/min Küma fast hode GB1D – 90 kW – 2400 o/min Küma vinkelhode WF1 Nett-tilkobling: 3 × 400 V / 50 Hz Effektbehov: 600 kVA / 630 Amp Kjølevæskeanlegg: 4.000 liter – kjølevæske gjennom spindelen 20 / 40 bar Maskinen overhalt i 2004 av Schiess Seng – bordgruppe: - Fornying av glidebelegg - Omsliping av føringsbaner - Fornying av bordantrieb - Direkte lineært målesystem - Hydrostatisk føring Portal og tverrbjelke: - Modifikasjon av innstillingsspindel - Trapesgjengeskrue byttet til kuleomløpsspindel - Direkte lineært målesystem - Nye drivmotorer for økt matingshastighet på freseakser - Ny fresevogn med hydrostatiske føringer Elektrisk system: - Fullt nytt koblingsskap - Full ny kabling - Siemens Sinumerik 840D styring – 6 akser Utstyr: - Fullt nye Raumag-Janich beskyttelsesdeksler - Helt ny dobbel spontransportør - Stort verktøypakke - Omfattende oppspenningsutstyr Maskin under strøm i Europa Umiddelbart tilgjengelig Styrte akser: X / Y / Z / W / C / B Total høyde: 10.475 mm Total bredde: 11.934 mm Total lengde: 30.000 mm Total vekt: ca. 400.000 kg Generaloverhalt i 2004 for EUR 2.200.000! Denne CNC-portalfresemaskinen fra Waldrich har vært brukt i energisektoren til bearbeiding av dampturbinhus. Vennligst merk: Informasjonen på denne siden er gjengitt etter beste kunnskap og evne av oss, samt så langt mulig innhentet fra produsenten. Informasjonen gis i god tro, men nøyaktigheten kan ikke garanteres. De skal følgelig ikke utgjøre noen representasjon eller kontraktsvilkår. Vi anbefaler å kontrollere alle viktige detaljer.

Tilstand: klar til bruk (brukt), Byggeår: 2018, Funksjonalitet: fullt funksjonell, Karusell dreiebenk – dobbelt søyle / vertikal dreiebenk Produsent: WALDRICH SIEGEN | Byggeår: 2018, Idriftsettelse: 2019 Høyytelses dreie- og freseenhet med modulært oppbyggingssystem for optimal tilpasning til kundens krav. Fullstendig hydrostatisk føring av alle hovedakser for maksimal maskineringsytelse og presisjon. Hovedkomponenter i høyytelsesstøpegods for best mulig dempningskarakteristikk og høy stivhet. Tilstand: Funksjonsdyktig / Klar til drift. Maskinen kan inspiseres etter avtale. Totale driftstimer: 65.432 t TEKNISKE DATA: Gjdjynbxcepfx Agwoip Portal, klaringsbredde: 6.000 mm Akseforflytninger: - Support horisontal (X1/X2-akse): 5.160 mm - Spindelbukk vertikal (Z1/Z2-akse): 2.000 mm - Avstand X1/X2 (senter spindel): min. 2.100 mm - Tverrbjelke vertikal (W-akse): 1.800 mm - Måleutstyr horisontal (X3-akse): 7.065 mm - Måleutstyr vertikal (Z3-akse): 2.350 mm Planskive: - Diameter oppspenningsflate: 5.000 mm Dreiebord: - Driftseffekt: 2 x 110 kW - Antall girtrinn: 2 steg Support Spindeldrift: - Effekt spindel: 63 kW - Antall girtrinn: 2 steg - Turtallsområde trinn 1: 0 - 600 o/min - Turtallsområde trinn 2: 0 - 3.000 o/min Spindelbukk: - Tverrsnitt: 400 x 400 mm Elektrisk anlegg: - Total tilkoblet effekt: ca. 361 kVA UTSTYR: - 2 stk. dreie- og freestøtter - CNC-styring: SINUMERIK 840D sl - Utvendig og innvendig kjølevæsketilførsel - Spontransportør (båndfilter) - Avsug- og filteranlegg, Keller Vario - Måleprobe for arbeidsstykker: Renishaw, RMP 60 - Ytterligere tilbehør ... Ingen garanti for fullstendighet eller riktighet av tekniske spesifikasjoner og utstyr. Detaljert teknisk datablad og informasjon om utrustning tilgjengelig på forespørsel.

Byggeår: 2001, Tilstand: klar til bruk (brukt), Arbeidsbredde: 2200 mm, antall felt: 6, med trefelts foulard Beta, retteenhet Mahlo, skytteenhet Mahlo Movicat for stansing av flatevektsprøver, vendewinder Brückner, varmegjenvinning i avtrekksluften med 1x luft/luft-trinn og 1x luft/vann-trinn samt elektrofilter for rensing av avtrekksluften. Gijdpfspy Eufex Agwep

Tilstand: brukt, Byggeår: 1971, x-vei 13 000 mm y-vei 2 750 mm z-vei 3 000 mm Turtall 600 o/min Spindelopptak ISO 50 Frelsehode 4 Maskinnr. 11137 Gedpfoyqvl Asx Agwsip De tekniske dataene er produsent- eller operatøropplysninger og er dermed ikke bindende for oss. Mellomsalg forbeholdes; kun våre forretnings- og salgsbetingelser gjelder. Om oss Over 400 egne maskiner på lager over 15 000 m² lagerareal, krankapasitet 70 tonn mer enn 10 000 artikler med tilbehør til ditt verksted Ønsker du å selge maskiner, produksjonslinjer eller virksomheten din, kontakt oss gjerne. Flere tilbud finner du på nettsiden vår. Visninger er mulig etter avtale. Vi ser frem til ditt besøk. Ditt Markus Hirsch-team

Tilstand: god (brukt), Rullesliper WALDRICH Siegen WS III 650 x 4000 Gedpfxeyhhnqo Agwjip Maks. slipediameter: 650 mm Maks. slipelengde: 4000 mm Maskinvekt ca. 28 t Siegfried Volz Werkzeugmaschinen Rüschebrinkstr. 151-153 DE - 44143 Dortmund

Tilstand: brukt, Byggeår: 1986, Funksjonalitet: fullt funksjonell, maskin-/kjøretøynummer: C3300, slipelengde: 4 500 mm, slipbredde: 300 mm, bordlengde: 4 500 mm, bordbredde: 300 mm, krav til højde: 2 500 mm, plassbehov lengde: 13 700 mm, påkrevd bredde: 2 500 mm, Reform AR45 T9 ZU C3300/86 Produktionsår: 1986 Slipelengde: 4500 mm Slipebredde: 300 mm Emnehøyde: 250 mm Gedpfx Ajtqtn Dogwjip Svingområde bord eller slipearme: ±90 grader Segmenthodediameter: 560 mm Spindeldiameter ved fremre lager: 120 mm Svingbar: 2° Maks. dreiemoment: 719,5 Nm Motor: B280, 55 kW Turtallsområde, slipespindel: 0–730 o/min Styring: BBC Baumüller drivsystem Marposs målesystem Hydraulisk klemming Avtrekksanlegg for slipeavtrekk: Hydrocyklon renseanlegg Tilleggsslipaggregat ZU Matning: 2000–35 000 mm/min Plassbehov ca. 13,7 x 2,5 x 2,5 m

Tilstand: svært god (brukt), Byggeår: 1962, maskin-/kjøretøynummer: 12.178, CNC valsesliper WALDRICH SIEGEN, ombygd til CNC-styring av HERKULES i 1996. Maks. slipediameter 1.200 mm, maks. slipelengde 5.000 mm, maks. valsevekt mellom sentrene 25 t. Maskinen oppgraderes igjen med ny CNC-styring, nye drivverk, nytt styreskap, ny kabling og nytt målesystem i 2023. Maskinen kan etter avtale inspiseres på vårt lager. Giedpfx Asfbb D Dsgwjp

Tilstand: nesten som ny (brukt), Byggeår: 1989, maskin-/kjøretøynummer: 13.152, 3-aksers CNC vals-/turbineløper dreiebenk WALDRICH SIEGEN, Type DH 1600 x 12000. Maks. dreiediameter 1.600 mm, maks. dreielengde 12.000 mm, maks. emnevekt 40 t. C-akse i planskiven, hydrostatisk drivskrue for support, hydrostatisk X-akse, verktøyholder, teleskopdeksel for Z- og X-akse, 2 spontransportører. Maskinen er i topp stand og har kun blitt brukt som ferdigdreiebenk. Opsjon: ny CNC-styring SINUMERIK ONE, nytt elektrisk anlegg, nye akserdrifter, ny kabling, oppstilling og igangkjøring hos kunden. Gsdpfx Agjd Thn Hswjip

Tilstand: svært god (brukt), Byggeår: 2016, Funksjonalitet: fullt funksjonell, maskin-/kjøretøynummer: R6, arbeidsbredde: 420 mm, type innstrømsstrøm: trefaset, inngangsspenning: 400 V, totalvekt: 500 kg, inngangsstrøm: 16 A, trykklufttilkobling: 5 stang, inngangsfrekvens: 50 Hz, Spiralfalset og bindemaskin for metallspiralinnbinding av bøker. Gsdpfx Astltr Ssgwsip Formar og setter inn trådspiraler i forhåndshullede notatblokker og dagbøker. Kan bruke både ubelagt og farget nylonbelagt ståltråd. Utstyrt med 16 mm diameter dannelsesspindler (andre størrelser tilgjengelig på forespørsel). Tilgjengelig diameterområde: 6–22 mm. Ideell for notatblokker og elevdagbøker. Automatisk utmating med utløpsbånd. Produksjonskapasitet opptil 500 enheter per time. Strømbehov: 400 VAC, 1 kW. Trykkluft: 5 bar.

Tilstand: god (brukt), Byggeår: 1982, maskin-/kjøretøynummer: 11.239, Gjennomgang mellom søylene 2.750 mm, åpning fra bordoverkant til spindel 1.600 mm, fast tverrbjelke, 2 bord på 2.500 x 4.000 mm, sammenkoblede bord 2.500 x 8.700 mm, 58 kW drivkraft, turtallsområde fra 1 til 1.800 o/min, nominelt turtall 136 o/min, maks. dreiemoment 3.500 Nm, mate-/hurtiggang 1 til 10.000 mm/min, vandringsbaner x y z 9.503 x 5.515 x 1.000, pinoljustering 500 mm i 4 faste posisjoner, automatisk verktøyskifter med 60 stasjoner, automatisk vinkelhodeoppsett, 4 x 90° indeksering og tiltjustering, elektrisk og mekanisk hovedoverhaling i 2017 med Godpfxsdkmihs Agwsip • Ny CNC-styring SINUMERIK ONE eller etter ønske • Nytt styreskap • Ny kabling • Helt nye drivverk • Nytt målesystem HEIDENHAIN LB 382 • Hovedoverhaling av support • Ny lakk

Tilstand: brukt, Byggeår: 1987, Funksjonalitet: fullt funksjonell, Vinkelhode for fresing - Produsent: Waldrich Siegen - Modell: ET500 Gedperfw R Hofx Agwjip - Ref.nr.: 11290/731

Tilstand: brukt, D-6886-Delford Type SP 800 Delford SP800, filmomslagsmaskin, pakkemateriale: strekkfilm 12,5–25 mikron (50–100 gauge) P.V.C. eller andre egnede varmeforseglbare typer. Maks. rullebredde 450 mm, maks. rullediameter 250 mm. Kapasitet: 40–80 pakker per minutt. Maks. pakkestørrelse: L 300 mm, B 200 mm, H 120 mm, omkrets 420 mm. Min. pakkestørrelse: L 130 mm, B 90 mm, H 10 mm, omkrets 200 mm. Maskinens mål: 5290 x 1049 x 1430 mm. Maskinvekt: ca. 1400 kg. Gijdpfx Agoc Nlxpowjp

Tilstand: god (brukt), Byggeår: 1995, driftstimer: 43 499 h, Funksjonalitet: fullt funksjonell, vandring X-akse: 4 000 mm, vandring Y-aksen: 2 500 mm, bevegelsesavstand Z-akse: 1 000 mm, 5-akset portalfræsemaskin WALDRICH Produkt produsert på maskinen: AIRBUS LANDING GEAR (aerospace) Byggeår: 1995; Leveringsår: 1998 Installasjon & igangkjøring: 1999 Driftstid: 03/1999 til 07/2022 (21 år) Tilstand: Meget god Kundespesifikasjoner / Historikk Forrige eier (1999–2022): Tysk konsern innen luft- og romfartsteknologi Tekniske hoveddata Bevegelsesområder & Arbeidsområde X-akse (bordets lengdebevegelse): 4.000 mm Y-akse (tverrsledebord): 2.500 mm Z-akse (spindelsenkebevegelse): 1.000 mm Lysåpning mellom søyler: 2.000 mm C-akse: 360.000 posisjoner (inkrement 0,001°) B-akse: 360.000 posisjoner Bord & Paletter Antall bord: 2 Borddimensjoner: 1.500 x 3.000 mm Bordhøyde over gulv: 740 mm Maks. bordbelastning: 12.000 kg Mating & raske hastigheter X/Y/Z: Mating 0–6.000 mm/min, hurtigløp 15.000 mm/min B-akse nutator: 0–3.600 grader/min C-akse nutator: 0–3.600 grader/min Matekraft / Dreiemoment X/Y/Z maks.: hver 30 kN C-akse demonterbart dreiemoment: maks. 20.000 Nm C-akse lagerregulering: maks. 4.000 Nm Turtallsområde Giedex Hxdzepfx Agwsp Trinn I: 20–875 o/min Trinn II: 876–4.000 o/min Spindeldrift Effekt: 50 kW Turtallsområde: 20–4.000 o/min Verktøyskiftesystem Type: Kjedemagasin Kapasitet: 120 verktøy Verktøyfeste: ISO 50 Maks. verktøydiameter: 315 mm Verktøydiameter ved full kapasitet: 100 mm Maks. verktøylengde: 550 mm Maks. verktøyvekt per griper: 35 kg Spindelenheter / Avstander Vertikal spindelenhet: Spindelnese – bordflate 250–1.250 mm Horisontal spindelenhet: Spindelmidte – bordflate 150–1.150 mm Nutator (MC303): Spindelmidte – bordflate 45–1.045 mm Kjølevæske & Smøring Kjølevæsketilførsel: intern og ekstern tilgjengelig Smøring: automatisk (spindellager og gir) Dimensjoner & Vekt Maskindimensjoner (ca.): Lengde: 14.700 mm Bredde: 10.000 mm Høyde over gulv: 6.079 mm Total maskinvekt (ca.): 72.500 kg Maskinseng: 8.500 kg Maskinbord & palett: 16.000 kg 2 søyler: 10.200 kg Tverrbjelke med plattform: 20.000 kg Spesialutstyr & Tilbehør Helautomatisk verktøyskifter (ATC): 120 plasser (ISO 50) Helautomatisk hodeskifter inkl. universale fresehoder Fresehode: C-akse: 360.000 x 0,001° B-akse: 360.000° Tilbehør: 3 spontransportører Verktøykasse + paller med løst tilbehør Pakkeliste (transportmål) Aksler: 8.950 x 1.700 x H 1.000 mm 2 bord: 3.300 x 1.700 x H 340 mm Verktøyskifter med slede: 3.500 x 2.300 x H 2.670 mm Verktøyskifter uten slede: 4.450 x 1.060 x H 1.870 mm Pick-Up-hoder: 3.000 x 470 x H 2.200 mm Tverrbjelke: 7.000 x 2.000 x H 2.500 mm 2 støttesøyler: 2.900 x 1.000 x H 1.500 mm Slede med RAM: 3.450 x 1.800 x H 2.100 mm Kjedeavsnitt: 3.700 x 2.000 x H 1.100 mm El-skap nr. 1: 5.400 x 600 x H 2.000 mm El-skap nr. 2: 2.100 x 650 x H 2.000 mm Spontransportør: 5.000 x 500 x H 2.300 mm Hode: 900 x 600 x H 700 mm Verktøykasse: 2.100 x 1.200 x H 600 mm 7 paller med løse tilbehørsdeler Denne WALDRICH SIEGEN 5-akset portalfræsemaskinen er ideell for bearbeiding av stål, støpegods og NE-metaller. Kombinasjonen av 50 kW spindeldrift, automatisk verktøyskifter (120 plasser), helautomatisk hodeskifter samt høy-presis B-/C-akseposisjonering (0,001°) gjør den til en optimal løsning for krevende og komplekse produksjonsoppgaver.
