Maskinering senter

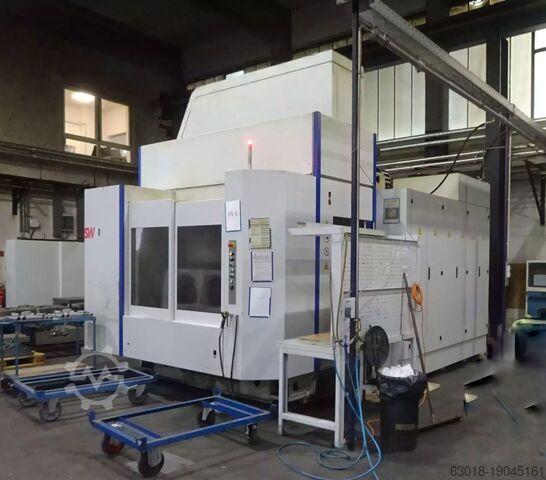

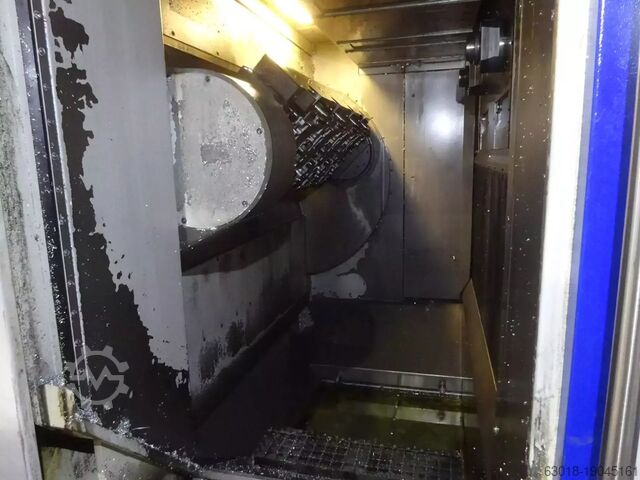

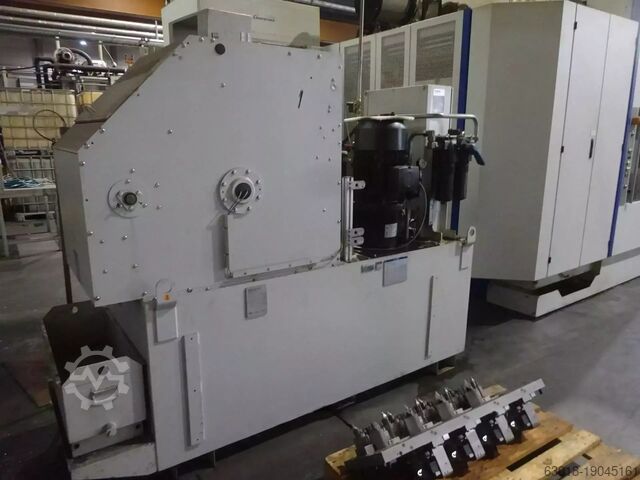

SW Schwäbische Werkzeugmaschinen BAW06-22

Tilstand: god (brukt), Byggeår: 2020, driftstimer: 22 000 h, Funksjonalitet: fullt funksjonell, maskin-/kjøretøynummer: 2080594, vandring X-akse: 600 mm, vandring Y-aksen: 600 mm, bevegelsesavstand Z-akse: 400 mm, spindelens driftstimer: 9 500 h, Utstyr: dokumentasjon / manual, rotasjonshastighet trinnløst variabel, spontransportør, CNC-styring SIEMENS 840D SL Elektrisk tilkobling Tilkoblingsspenning: 3 × 400 V / 50 Hz (jordet) Nettverksform: TN-S eller TN-C-nett Totalt tilkoblet effekt: 133 kVA Effektfaktor: 0,6 Sikring: 200 A gG (5 s) Vekt Maskinens driftsvekt: 20 000 kg Transportvekt: 16 000 kg Verktøymagasin Verktøyskifte: Pick-up-system Verktøyadministrasjon: Fast kodede verktøyplasser Kapasitet: 84 verktøy (2 × 42) Maks. samlet verktøyvekt: 350 kg Mateaksdrifter Drivtype: Trefase synkronmotorer Cgedpfsxt D Ezsx Abcel Målesystem X/Y/Z: Direkte, absolutt X-akser (X1 og X2) Hurtiggang: 100 m/min Maks. akselerasjon: 12 m/s² Kv-faktor: 7 Toppkraft: 2 × 10 000 N Permanent kraft: 2 × 5 000 N Posisjoneringsnøyaktighet: Tp = 0,008 mm Y-akse Hurtiggang: 100 m/min Maks. akselerasjon: 10 m/s² Kv-faktor: 7 Toppkraft: 10 000 N Permanent kraft: 5 000 N Posisjoneringsnøyaktighet: Tp = 0,008 mm Z-akser (Z1 og Z2) Hurtiggang: 100 m/min Maks. akselerasjon: 20 m/s² Kv-faktor: 7 Toppkraft: 2 × 5 000 N Permanent kraft: 2 × 2 500 N Posisjoneringsnøyaktighet: Tp = 0,008 mm Hovedspindler Spindeloppsett: Horisontal, dobbel spindel ved siden av hverandre Motorspindler, væskekjølt, synkrondrift Spindeldiameter: 40 mm Verktøyfeste: HSK-A63 Smøring: Minimumsmengdesmøring (olje) Mekanisk klemmekraft: > 18 kN Slitasjegrense: 16 kN Turtallsområde: 1 – 17 500 min⁻¹ Akselerasjonstid: 0,7 s Effekt: 2 × 35 kW ved 4 200 min⁻¹ (40 % driftstid) Nominell effekt: 2 × 26 kW ved 4 200 min⁻¹ Dreiemoment: 2 × 80 Nm (40 % driftstid) / 2 × 60 Nm (nominelt) Bearbeidingsområde Spindelavstand: 600 mm Reiseveier: - X-akse: 600 mm - Y-akse: 600 mm (valgfritt 875 mm) - Z-akse: 500 mm Emneoppspenning / Bordssystem Svingbar holder med to separate svingbord for montering av spennbuer Svingetid 0–180°: 3,5 s Maks asymmetrisk last: 800 Nm Rundbord Ø 800 mm, repeteringsnøyaktighet: < 0,008 mm Maks emnevekt: 600 kg Toppmoment: 981 Nm Nominelt moment: 698 Nm Maks bordhastighet: 50 min⁻¹ Vinkelakselerasjon: 2,5 – 10 o/sek² Posisjoneringsnøyaktighet: ±5″ Tangensialmoment: 4 500 Nm Maks lastmoment: 500 Nm Verktøyskiftetider Span-til-span ved n < 10 000 min⁻¹: > 2,75 s Span-til-span ved n < 17 500 min⁻¹: > 3,15 s Merknad Anlegget leveres uten produkttilpasset verktøy, jigger eller robotgripere.

Tilstand: helrenovert (brukt), Byggeår: 2001, måleområde X-akse: 1 200 mm, måleområde Y-akse: 2 400 mm, måleområde Z-akse: 1 000 mm, Zeiss Prismo 10 VAST GOLD med rundtbord Årsmodell: 2001 Full retrofit i 2025 Måleområde: X= 1200 mm, Y= 2400 mm, Z= 1000 mm Enhetsegenskaper, utstyr: C99 styring med betjeningspanel BP26_SE VAST GOLD sensorteknologi Probevekslingsmagasin Cgsdpfx Aormkukjbcol Probevekslingstallerken Probe-tilbehør Automatisk temperaturlikevekt Kalibreringskule HP Workstation Z4 med 27'' skjerm Calypso programvare Valgfrie alternativer Ytterligere tilbehør Flere alternativer mulig

Byggeår: 2013, Tilstand: svært god (brukt),

Tilstand: klar til bruk (brukt), Byggeår: 2017, driftstimer: 19 403 h, Funksjonalitet: fullt funksjonell, vandring X-akse: 600 mm, vandring Y-aksen: 630 mm, bevegelsesavstand Z-akse: 510 mm, kontrollerprodusent: SIEMENS, kontrollermodell: Sinumerik 840D Solution Line, spindelhastighet (maks.): 17 500 o/min, kjølevæsketilførsel: 70 stang, spindelnese: HSK63, antall spindler: 2, antall plasser i verktøymagasinet: 144, Utstyr: dokumentasjon / manual, rotasjonshastighet trinnløst variabel, spontransportør, Presisjonsbearbeidingssenter, styring Siemens Sinumerik 840 D Solution Line, vandringsbaner: X-akse 600 mm, Y-akse 630 mm, Z-akse 510 mm, 2 arbeidspindler 1-17.500 o/min, drivsystem dreiemoment-motor, utstyr inkl.: oljefordeler for rundbord, trykkforsterker pneumatisk, magasinutvidelse totalt 144 verktøyplasser (2 x 72), grunnmodul for spennhydraulikk, høytrykkspumpe 70 bar, emulgeringsdisseparasjonssystem, automatisk lasteport, luftovervåkingskontroll, induktiv verktøybruddskontroll, skrapebåndtransportør KNOLL 800 K-1/400, kjølesmøremiddelrensning kompaktbåndfilter KNOLL FKA 1200 og mye mer. Cgedpfxewgh Hlo Abcsl

Byggeår: 1993, Tilstand: klar til bruk (brukt), Vertikalt dreiesenter Dörries Scharmann Type VCE 2000/160 Pallestørrelse: 1 600 mm Pallelast: maks. 8 000 kg Antall paller: 13 stk Bordets indeksering C-akse 0,001° Bordets tverrgang (X): 2 300 mm Søylens langsgang (Z): 1 500 mm Tverrbjelkens posisjoner: 9 trinn à 100 mm Matehastighet X/Y/Z: 1 – 6 000 mm/min Hurtiggang X/Y/Z: 8 m/min Maks svingdiameter: 2 000 mm Maks arbeidsstykkets høyde: 1 500 mm Hovedspindel: Spindeldriftsmotor: 69 kW Spindelhastighet: 2,8 – 315 o/min Verktøyskifte for dreiing: 59 plasser - system 240.2 Livspindel – SK50 Spindeldriftsmotor: 30 kW Spindelhastighet: 10 – 1 500 o/min Verktøyskifte for SK50: 61 plasser Cgsdpfx Abeguk S Sjcsl CNC-styring: Siemens Sinumerik 880M Tilbehør: FMS 13 paller Roterende lasteplasser 2 stk Kjølevæskeanlegg med filtersystem Kjølevæske gjennom spindel Maskinens vekt: ca. 40 tonn Byggeår: 1993 (Se også flere tilbud fra samme annonsør)

Tilstand: god (brukt), Byggeår: 2014, driftstimer: 48 000 h, Funksjonalitet: fullt funksjonell, maskin-/kjøretøynummer: 2080233, vandring X-akse: 600 mm, vandring Y-aksen: 600 mm, bevegelsesavstand Z-akse: 400 mm, Utstyr: dokumentasjon / manual, rotasjonshastighet trinnløst variabel, spontransportør, CNC-styring SIEMENS 840D Elektrisk tilkobling Tilkoblingsspenning: 3 × 400 V / 50 Hz (jordet) Nettform: TN-S eller TN-C-nett Totalt tilkoblet effekt: 133 kVA Effektfaktor: 0,6 Sikring: 190 A gG (5 s) Vekt Driftsvekt maskin: 20.000 kg Transportvekt: 16.000 kg Verktøymagasin Verktøyskifte: Pick-up-system Verktøyhåndtering: Fast kodede verktøyplasser Kapasitet: 84 verktøy (2 × 42) Maks. totalverktøyvekt: 350 kg Matingdrifter Drivtype: Trefase synkronmotorer Posisjonsmålesystem X/Y/Z: Direkte, absolutt X-akse Hurtigløp: 100 m/min Maks. akselerasjon: 12 m/s² Kv-faktor: 7 Toppeffekt: 10.000 N Kontinuerlig kraft: 5.000 N Posisjoneringsnøyaktighet: Tp = 0,008 mm Cedpext D Ebsfx Abcjgl Y-akse Hurtigløp: 100 m/min Maks. akselerasjon: 10 m/s² Kv-faktor: 7 Toppeffekt: 10.000 N Kontinuerlig kraft: 5.000 N Posisjoneringsnøyaktighet: Tp = 0,008 mm Z-akser (Z1, Z2) Hurtigløp: 100 m/min Maks. akselerasjon: 20 m/s² Kv-faktor: 7 Toppeffekt: 2 × 5.000 N Kontinuerlig kraft: 2 × 2.500 N Posisjoneringsnøyaktighet: Tp = 0,008 mm Hovedspindler Spindelkonfigurasjon: Horisontal, dobbelspindel side om side Motorspindler, væskekjølte, synkronteknologi Spindeldiameter: 40 mm Verktøyopptak: HSK-A63 Smøring: Minimalmengdesmøring (olje) Mekanisk klemme­kraft: > 18 kN Slitasjegrense: 16 kN Turtallsområde: 1 – 17.500 o/min Akselerasjonstid: 0,7 s Effekt: 2 × 35 kW ved 4.200 o/min (40 % intermittens) Nominell effekt: 2 × 26 kW ved 4.200 o/min Dreiemoment: 2 × 80 Nm (40 % intermittens) / 2 × 60 Nm (nominelt moment) Bearbeidingsområde Spindelavstand: 600 mm Traverseveier: X-akse: 600 mm Y-akse: 600 mm (valgfritt 875 mm) Z-akse: 500 mm Emneoppspenning / bordsystem OP1: Svingestøtte med to separate svingbord for spennbukker OP2: Dobbeltsvingbærer (Q-akse) med to direkte drevne NC-rundbord (A-/U-akser) Dobbeltsidig tannkrans på svingbærer Svingetid 0–180°: 3,5 s Maks. asymmetrisk last: 800 Nm Repetisjonsnøyaktighet Ø 800 mm: < 0,008 mm Maks. diameter for spennmiddel og emne: Ø 675 mm × 1.430 mm Maks. emnevekt: 600 kg Maks. toppeffekt: 981 Nm Nominelt moment: 698 Nm Maks. bordrotasjon: 50 o/min Vinkelakselerasjon: 2,5 – 10 omdr./s² Indekseringsnøyaktighet: ±5″ Tangentialt moment: 4.500 Nm Maks. lastmoment: 500 Nm Verktøyskiftetider Span-til-span ved n < 10.000 o/min: > 2,75 s Span-til-span ved n < 17.500 o/min: > 3,15 s

Tilstand: helrenovert (brukt), Byggeår: 2011, Funksjonalitet: fullt funksjonell, GF AgieCharmilles CUT 400 Year of manufacture: 2011 Control: Charmilles Millenium Travel paths (X / Y / Z): 800 x 550 x 510 mm Travel paths (U / V): 800 x 550 mm Max. taper angle: +/- 30° at 510 mm height Integrated Collision Protection (ICP) on all 5 axes Maximum workpiece dimensions: 1450 x 900 x 510 mm Maximum workpiece weight: 3000 kg Cutting speed: 400 mm²/min Best surface finish: Ra 0.2 µm Cgedpsuuz Iisfx Abcel Available wire diameters: 0.20 mm to 0.30 mm Incl. option for large wire spool with 25 kg (K250) Overall system dimensions: 2670 x 2870 x 2645 mm Total system weight: 6300 kg The machine will be cleaned, fully overhauled, and function-tested by us upon receipt of order. Optional: - Commissioning of the machine at your facility - On-site training - Cooling unit - Transport - Clamping bar set

Tilstand: god (brukt), Stangmagasin LNS ECO LOAD Cgjdpelg Aq Ajfx Abcjl

Byggeår: 1990, Tilstand: god (brukt), CNC-fjerde akse Produsent: NIKKEN Type: CNC-200 Årsmodell: 1990 med motlager og baseplate. Codpfx Aegabu Uobcjgl

Tilstand: svært god (brukt), Dreiediameter over seng: 1000 mm Senteravstand: 2000 mm Senterhøyde: 500 mm Dreiediameter over support: 700 mm Spindelboring: 128 mm Spindelhastigheter: 6,4–1 600 o/min SIEMENS 810 D styring Diverse tilbehør MARCELS MASCHINEN CH Cgjdpfx Abswhkdcocjl
