CNC dreiebenk

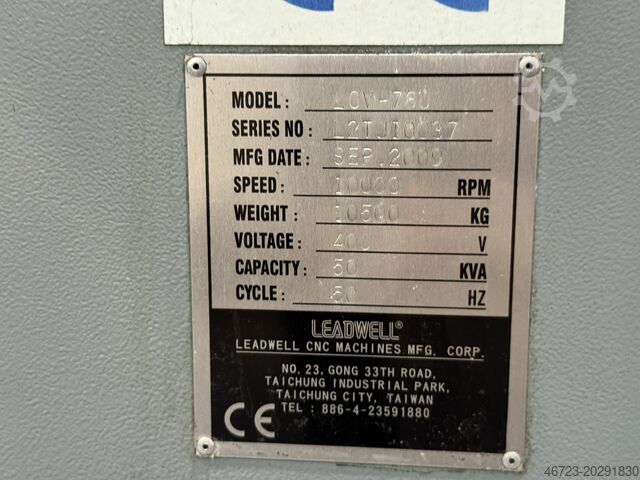

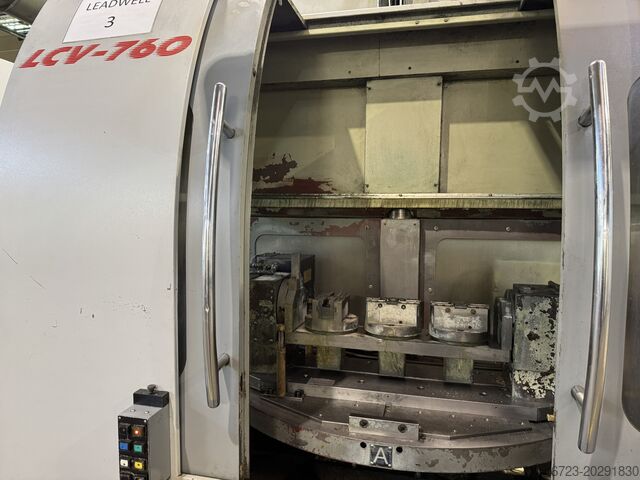

Leadwell LCV-760

Tilstand: brukt, Byggeår: 2012, Maskinbetegnelse: Vertikalt bearbeidingssenter LCV-760 (søylebevegelsestype) Produsent: LEADWELL CNC Machines Mfg. Corp., Taichung, Taiwan Type / Modell: LCV-760 Styringssystem: FANUC Oi-MD Tekniske data • Arbeidsområde / vandringer: X-akse vandring: 760 mm Y-akse vandring: 610 mm Z-akse vandring: 610 mm Avstand fra bord (palle) topp til spindelens ende: 150 – 760 mm Avstand fra søylefront til spindelsenter: 718 mm Bordstørrelse: 850 × 600 mm Tillatt arbeidsstykkes vekt: 400 kg Bordkonfigurasjon: M16 × P2.0 mm T-spor Bordhøyde (gulv til topp): 1033 mm • Spindel / drift: Spindelhastighet: 10 000 o/min (opsjon: 12 000 o/min) Spindelmotor: 18,5 / 24 kW (30 min / kontinuerlig) Maks. spindelmoment: 95 Nm (67,5 ft-lb) Spindeltaper: 7/24 TAPER nr. 40 (BT-40) Spindellager innvendig diameter: Ø 70 mm Verktøyspennkraft: 1200 kgf Overføring: HT.D beltedrift Spindel oljekjøler: inkludert Rigid tapping: standard • Matehastigheter: Hurtiggang (X / Y / Z): 32 / 32 / 32 m/min Skjærematehastighet: 10 m/min Jog feedrate: 2500 mm/min • Automatisk verktøyveksler (ATC): Type: arm-basert veksler Verktøykapasitet: 30 verktøy Verktøytaper: BT-40 Trekkbolt: MAS P40T-1 (JIS B-6339) Maks. verktøydiameter (tilstøtende): Ø 80 mm Maks. verktøydiameter (fritt): Ø 100 mm Maks. verktøylengde: 250 mm Maks. verktøyvekt: 7 kg Verktøybyttetid (verktøy-til-verktøy): 2 s Chip-to-chip: 6 s • Automatisk pallebytter (APC): Antall paller: 2 Byttemetode: hydraulisk “swapper”-type Pallebyttetid: 12 s • Motorer: Spindelmotor: 18,5 kW (24 HK) X-akse matemotor: 4,5 kW (6,4 HK), 30 Nm Y-akse matemotor: 4,5 kW (6,4 HK), 30 Nm Z-akse matemotor: 3,88 kW (5,4 HK), 22 Nm Hydraulikkpumpe-motor: 3 kW Smøreolje-pumpe-motor: 0,01 kW Kjølevæskepumpe-motor: 0,76 kW • Føringer: X-akse: SNS45C2SSCOEx3 (600 mm bredde, 1000 mm avstand) Y-akse: SNS45LC2X151SLHx2 (600 mm bredde, 600 mm avstand) Z-akse: SHS45R2SSCOEx1305×2 (500 mm avstand) • Tilkoblinger: Elektrisk forsyning: 45 kVA Trykkluft: 0,6 MPa (87 psi), 400 L/min Ijdpexnlhgjfx Agmeal Hydraulikkoljetank: 400 L Smøresystemtank: 2 L Kjølevæsketank: 300 L • Dimensjoner / vekt: Maskinhøyde: 2885 mm Gulvareal: 3510 × 2410 mm Maskinvekt: 9200 – 9500 kg (≈ 10 tonn løftebehov) • Bearbeidingskapasitet: Fresing: 230 cm³/min Boring: Ø 40 mm Gjenging: M30

Tilstand: svært god (brukt), Byggeår: 2014, driftstimer: 14 500 h, Funksjonalitet: fullt funksjonell, maskin-/kjøretøynummer: 11779, svingelengde: 700 mm, svingediameter: 250 mm, spindelmotoreffekt: 26 000 W, spindelhastighet (min.): 3 200 o/min, spindelhastighet (maks.): 3 200 o/min, spindelboring: 65 mm, totalvekt: 8 500 kg, inkludert 2x Hainbuch/Ortlieb fôrhylser, transportbånd, svingbar målespindel med 2 hoder MANUAL GUIDE dialogprogrammering høytrykks-pumpe 18 bar/20 l/min SBS verktøybrudd- og slitasjeovervåking Iaodordy Uqspfx Agmel Maskinen er fra 2013 – tatt i bruk 05/2014 Godt vedlikeholdt og i god stand Nypris ca. 300.000 € !!! OBS -> Selges uten lader !!!

Tilstand: nesten som ny (brukt), Byggeår: 2011, driftstimer: 9 080 h, Funksjonalitet: fullt funksjonell, Selger et velholdt CNC dreie- og frese-senter DMG Mori Seiki NLX 2500 SY/700, årsmodell 2011, med Mitsubishi 730 BM styring! Kun ca. 9000 maskintimer! Akselengder X-akse: 260 mm Y-akse: 100 mm Z-akse: 795 mm Utstyr og tilbehør: - Verktøytårn: 12 posisjoner, alle drevet - Turtall drevne verktøy: maks 10 000 o/min - Delutkaster - Elektrisk hovedtilkobling: 400 V - Effektforbruk: 37,6 KVA - Intern kjøling: tilgjengelig - Spennhode hovedspindel: Kitagawa BB210AB - Spennhode motspindel: Kitagawa B206A521F - Dreiediameter: 366 mm - Dreielengde: 705 mm Ijdpfx Asxzqhrjgmjal - Gjennomgående spindel: 80 mm - Hovedspindel maks turtall: 4 000 o/min, med trebakkechuck - Effekt: 18,5 kW - Motspindel maks turtall: 6 000 o/min, med trebakkechuck - Spontransportør - Verktøymåling i arbeidsområdet - Manuelt innsettbar målearm for motspindel - Kortstanglaster, Fabr. LNS - Inkludert verktøy: 8 faste verktøy, 3 drevne verktøy - Inkludert avsug, produsent Indusa - Komplett dokumentasjon inkludert Maskinen er umiddelbart tilgjengelig! Maskinen er grundig rengjort og kontrollert! Vi står for lasting! Transport kan organiseres ved behov!

Tilstand: verkstedoverhalt (brukt), Byggeår: 2009, vandring X-akse: 3 000 mm, vandring Y-aksen: 1 000 mm, bevegelsesavstand Z-akse: 1 000 mm, spindelhastighet (maks.): 3 500 o/min, emnevekt (maks.): 8 000 kg, totalvekt: 13 500 kg, Utstyr: rotasjonshastighet trinnløst variabel, x-akse 3 000 mm Isdpfx Agevlzznemjal y-akse 1 000 mm z-akse 1 000 mm Styring iTNC 530 HEIDENHAIN Bordstørrelse 3 230 x 1 050 mm Bordbelastning 8,0 t Spindelopptak ISO 50 Verktøyveksler 24 posisjoner Spindelhastighet 30 - 3 500 o/min Drivkraft - spindelmotor 25 kW Trinnløs matehastighet 1 - 5 000 mm/min Hurtiggang 10,0 m/min Spontransportør spiraltransportør Driftsspenning 380 V Total effektbehov 35 kVA Maskinvekt ca. 13,5 t Plassbehov ca. 7,40 x 3,65 x 3,60 m Hydraulikkaggregat 1,40 x 0,50 x 0,60 m Oljekjøler 0,45 x 0,70 x 0,85 m - Fabrikasjonsnr.: VH-30041 - Maskin PÅ: 23 724 t - Spindel PÅ: 7 968 t - Styring: iTNC 530 HEIDENHAIN - Universalfrasehode (Huron-hode), manuelt justerbart - Spiral-spontransportør og hengslet båndtransportør - Oljekjøler - Spindelslede overhalt, føringer på Y-akse nye og håndskrapte - Kuleskruer og lagre på X/Y/Z-akse fornyet - Nye teleskopdeksler og belger

Tilstand: som ny (utstillingsmaskin), Byggeår: 2019, Funksjonalitet: fullt funksjonell, dreiediameter over tverrsleiden: 415 mm, svingelengde: 850 mm, svingediameter: 390 mm, spindelboring: 105 mm, spindelhastighet (maks.): 2 000 o/min, vandring X-akse: 225 mm, bevegelsesavstand Z-akse: 950 mm, hurtigmating X-akse: 15 m/min, hurtigmating Z-akse: 15 m/min, total høyde: 1 980 mm, total lengde: 4 600 mm, total bredde: 1 900 mm, quill diameter: 100 mm, fjærstrøk: 120 mm, totalvekt: 7 000 kg, stanggjennomføring: 90 mm, chuckens utvendige diameter: 300 mm, kontrollerprodusent: Siemens, kontrollermodell: 828D + Shopturn, Utstyr: dokumentasjon / manual, maks. dreiediameter: 390 mm Z-akse vandring: 950 mm maks. spindelhastighet: 2000 o/min AC-spindelmotor SIEMENS (kont./15 min): 25/33 kW Stanggjennomløp: 90 mm Spindelnese: A2-11 Inkludert tilbehør bl.a.: SAUTER 12-stasjons revolver VDI-40 Trifix feste for drevne verktøy C-akse med spindelklemme og stabilisering Bred og stabil planføring 45° skråbenk for optimal spontransport Hengslebeltespontransportør med sponbøtte 3-bakkers Kitagawa kraftchuck Ø 300 mm Verktøymåling manuelt svingbar Iasdpfx Aefk Et Aegmel Hydraulisk bakdokke, manuelt justerbar med programmerbar pinol Kjøleanlegg med kraftig pumpe (4 bar) Rittal filtervifte på styreskapet

Tilstand: god (brukt), De oppførte drevne verktøyene VDI 50 er for et verktøyvekslersystem fra SAUTER og er i god tilstand samt fullt funksjonsdyktige. De har tidligere vært i bruk på en CNC-dreiebenk av typen GILDEMEISTER CTX 600. 6 x drevne verktøy, rett utførelse, produsent NACKE + WTO, VDI 50 for verktøytårn fra SAUTER: Artikkelnummer: XVI 24275 1 stk. bore- og freseverktøy, rett utførelse, produsent: NACKE, VDI 50 mm, tilsvarende DIN 69880, nr. 40.5040 / 80 96 / 027.1, spennhylse Ø 25 mm, SAUTER-drift B 20 x 17 DIN 5482 Pris: € 545,00 ekskl. mva. Artikkelnummer: XVI 24277 1 stk. bore- og freseverktøy, rett utførelse, produsent: NACKE, VDI 50 mm, tilsvarende DIN 69880, nr. 40.5040 / 80 96 / 027.3, spennhylse Ø 25 mm, SAUTER-drift B 20 x 17 DIN 5482 Pris: € 400,00 ekskl. mva. Artikkelnummer: XVI 2687 1 stk. bore- og freseverktøy, rett utførelse, produsent: WTO, VDI 50 mm, tilsvarende DIN 69880, spennhylse Ø 32 mm, SAUTER-drift B 20 x 17 DIN 5482 Pris: € 650,00 ekskl. mva. Artikkelnummer: XVI 2687 1 stk. bore- og freseverktøy, rett utførelse, produsent: WTO, VDI 50 mm, tilsvarende DIN 69880, spennhylse Ø 32 mm, SAUTER-drift B 20 x 17 DIN 5482 Pris: € 650,00 ekskl. mva. Artikkelnummer: XVI 2687 Iajdpfx Agobql S Hsmol 1 stk. bore- og freseverktøy, rett utførelse, produsent: WTO, VDI 50 mm, tilsvarende DIN 69880, spennhylse Ø 32 mm, SAUTER-drift B 20 x 17 DIN 5482 Pris: € 650,00 ekskl. mva. Artikkelnummer: XVI 2687 1 stk. bore- og freseverktøy, rett utførelse, produsent: WTO, VDI 50 mm, tilsvarende DIN 69880, spennhylse Ø 32 mm, SAUTER-drift B 20 x 17 DIN 5482 Pris: € 650,00 ekskl. mva. Siegfried Volz Werkzeugmaschinen Rüschebrinkstr. 151-153 DE - 44143 Dortmund - Wambel

Tilstand: brukt, Byggeår: 2007, x-akse 10 100 (2x 5 000) mm y-akse 3 000 mm z-akse 1 500 mm Styring Sinumerik 840 D Siemens Maks. passasje mellom søylene 3 000 mm Maks. passasjehøyde 1 950 mm Avstand spindelmidte til bord maks. 1 800 mm Avstand spindelnese til bord 1 350 / 1 500 mm Type P 8005020/00-4 Turtallsområde – hovedspindel maks. 18 000 o/min Drivkraft – hovedspindel 20 kW Maks. dreiemoment 48 Nm Verktøyfeste HSK-A63 DIN 69063 Iasdpfxsvy Ihds Agmel Spindelforlengelse 450 mm Svingbar B: +110° / -10 ° Dreiing C: +/- 200 ° Type P 8002320/00-4 Turtallsområde – hovedspindel 20 – 5 000 o/min Drivkraft – hovedspindel 40 kW Maks. dreiemoment 1 100 Nm Verktøyfeste HSK-A100 DIN 69063 Spindelforlengelse 300 mm Svingbar B: +110° / -10 ° Dreiing C: +/- 200 ° Bordoppspenningsflate 4 000 x 2 200 (2x) mm Maks. bordbelastning 12 / 20 t Høyde over gulv 700 mm Antall T-spor 11 + 19 T-sporbredde 28H7 mm T-sporavstand 200 mm Antall verktøyplasser 327 posisjoner Antall verktøyplasser HSK A63: 156 posisjoner Antall verktøyplasser HSK A100: 171 posisjoner Maks. verktøydiameter HSK A63: 52 mm Maks. verktøylengde HSK A63: 250 / 500 mm Maks. verktøyvekt HSK A63: 5,0 kg Maks. verktøydiameter HSK A100: 315 mm Maks. verktøylengde HSK A100: 500 / 800 mm Maks. verktøyvekt HSK A100: 40,0 kg Tilmatningshastighet X: maks. 30 000 mm/min Tilmatningshastighet Y/Z: maks. 40 000 mm/min Tilmatningshastighet B: 3 600 °/min Tilmatningshastighet C: 2 160 °/min Akselerasjon X: maks. 1,5 m/s² Akselerasjon Y/Z: maks. 3,2 m/s² x-akse 10 100 (2x 5 000) mm y-akse 3 000 mm z-akse 1 500 mm b-akse +110° / -10 ° c-akse +/- 200 ° Totalt strømbehov 150 kVA Plassbehov ca. 25,0 x 12,0 x 7,0 m 5-akset portal-stor-bearbeidingssenter DROOP + REIN - TFS 22 40 DT D40 P - to fresehoder - ca. 4 000 driftstimer - X-akse 10 000mm (koblet) / 2x 5 000mm (enkeltbord) - 3 akser simultan (X, Y, Z) - 2 posisjoneringsakser (B, C) - Verktøy etter avtale

Tilstand: god (brukt), Byggeår: 2018, driftstimer: 6 310 h, Funksjonalitet: fullt funksjonell, maskin-/kjøretøynummer: 112029, vandring X-akse: 650 mm, vandring Y-aksen: 400 mm, bevegelsesavstand Z-akse: 305 mm, hurtigmating X-akse: 50 m/min, hurtig tverrslag Y-akse: 50 m/min, hurtigmating Z-akse: 50 m/min, mating Z-akse: 20 m/min, kontrollermodell: Brother C-00, bordbredde: 800 mm, bordlengde: 400 mm, bordbelastning: 200 kg, spindelhastighet (maks.): 10 000 o/min, kjølevæsketilførsel: 30 stang, avstand fra bord til spindelsenter: 555 mm, avstand fra bordets sentrum til spindelnesen: 625 mm, verktøylengde: 200 mm, verktøydiameter: 80 mm, effekt: 26 kW (35,35 hk), Utstyr: dokumentasjon / manual, rotasjonshastighet trinnløst variabel, spontransportør, BROTHER Speedio R650X1 HT maskineringssenter, første gangs igangkjøring 2019 22 verktøy 26 kW høyt dreiemoment på spindeldrift Spindelopptak BBT-30 10 000 omdreininger per minutt Roterende vekslebord, lav utførelse 2 paller 30 bar innvendig kjøling Sponhåndteringssystem Twin – 2 spontransportører i ett system Iodpeq Hdzbsfx Agmoal Emulsjonståkeutsug for kjølevæske

Tilstand: brukt, Byggeår: 2020, DOOSAN LYNX 2100LYA År 2020 Iajdpsx Id D Asfx Agmol FANUC berøringskontroll Spesifikasjon: Maks. spindelhastighet: 6000 o/min Maks. dreielengde: 510 mm Maks. stangdiameter: 51 mm Maks. dreiemål: 300 mm Y-akse: 105 mm (±52,5 mm) C-akse: 360° Hode: BMT45P 24 posisjoner - Programmerbar pinoldokk - Verktøysmåleprobe - Sponutkaster fra LNS - Drevne verktøyholdere 4 stk. (2/2) - Standard verktøyholdere 6 stk. Driftstimer: 3177 timer

Tilstand: god (brukt), Byggeår: 2000, Maskinen leveres uten verktøyholdere og ekstrautstyr. Deler som vises med hånd, følger ikke med. Tekniske detaljer fremgår av bildet. Isdpfx Ajw Tc S Uegmoal
