CNC koordinatsliper - HAUSER

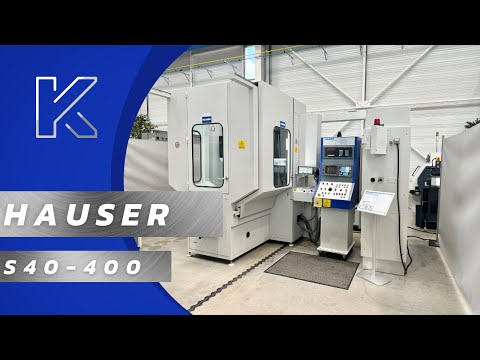

HAUSER S40-400

Tilstand: svært god (brukt), Funksjonalitet: fullt funksjonell, vandring X-akse: 650 mm, bevegelsesavstand Z-akse: 130 mm, mating X-akse: 1 m/min, matingshastighet Y-akse: 1 m/min, mating Z-akse: 12 m/min, bordlengde: 770 mm, avstand fra bord til spindelsenter: 585 mm, type innstrømsstrøm: trefaset, bordbelastning: 500 kg, totalvekt: 4 550 kg, vandring W-akse: 500 mm, avstand mellom stativer: 750 mm, klaring mellom søylene: 750 mm, Utstyr: dokumentasjon / manual, CNC koordinatsliper HAUSER S 40 400 TEKNISKE DATA År: 2002 X-akse vandring: 650 [mm] Iedpfewu Dwpsx Agmsht Maks. hastighet X-akse: 4000 [mm/min] Arbeidsmatingshastighet X-akse: 0 - 1800 [mm/min] Y-akse vandring: 450 [mm] Arbeidsmatingshastighet Y-akse: 0 - 1800 [mm/min] Z-akse vandring: 130 [mm] Min. hastighet Z-akse: 0,5 [mm/min] Maks. hastighet Z-akse: 12000 [mm/min] Frekvens Z-akse: maks. 4 [Hz] W-akse vandring: 500 [mm] C-akset hastighet (rotasjonshastighet): 5 - 250 [o/min] Maks. hastighet W-akse: 800 [mm/min] U-akse vandring (radiell mating): 5,5 [mm] Avstand mellom søyler: 750 [mm] Bordlengde: 770 [mm] Bordbredde: 630 [mm] Fri gjennomgang mellom slipespindel og bord: 585 [mm] Maks. tillatt vekt på bord: 500 [kg] Forsyningsspenning: 400 [V] Vekt: 4550 [kg] INKLUDERT UTSTYR: x1 HI-CUT-pakke med: - Arbedsplassbeskyttelse - Avsug med elektrostatisk luftfilter - Brannvernsystem (må kontrolleres av kvalifisert personell) - Automatisk papirbånd-filtreringssystem x1 slipespindel 22 S, hastighet 4500 - 22500 [o/min], for EX23 spennhylser - delenr: 181561 x1 slipespindel 45 S, hastighet 9000 - 4500 [o/min], for EX19 spennhylser - referanse: 144017 x1 slipespindel 80 S, hastighet 40000 - 80000 [o/min], for F6 spennhylser - ordrenr: 144021 x1 slipespindel for notsliping (motor + reim følger med) - referanse: 144022 x3 sliperedskaper for slissesliper x1 sett drivremmer for notslipemotor x1 mellomplate for oppretting av slipespindler - referanse: 192940 x1 trinnløs justerbar utliggerplate med montert slipespindel for sliping opp til Ø360 [mm] - referanse: 144023 x1 justerbar plate for vippbare slipespindler og turbiner (opptil 16°) - referanse: 126148 x1 sett med 2 HAUSER 90°-vinkler - referanse: 155361 x1 sentrermikroskop - referanse: 146318 x1 verktøykontakt-detektorenhet - referanse: 162334 x20 slipeskiveholdere x1 kabel til slipespindel Diverse verktøy Fullstendig dokumentasjon Maskinen kan demonstreres under strøm for testing i våre lokaler, etter avtale. Pris uten MVA på forespørsel, inkluderer lasting på lastebil. Frakt i hele Frankrike og internasjonalt mulig. Flere bilder og detaljer på forespørsel. Teknisk beskrivelse er kun til informasjon, uten forpliktelse fra vår side. HAUSER S40-400 er en høy-presisjons CNC koordinatsliper. Denne maskinen utmerker seg i miljøer med svært strenge toleranser, spesielt innen konturbearbeiding, slik det kreves innen luftfart, bilindustri og medisinteknikk. HAUSER S40-400 er, takket være sitt robuste design og avanserte funksjoner, sammenlignbar med maskiner fra kjente produsenter som Moore. Den kan integreres i verksteder med utstyr fra Mägerle (Magerle), Studer, Moore, Kellenberger, Okamoto, Jones & Shipman og ELB. I tillegg kan HAUSER S40-400 problemfritt integreres i verksteder med CNC-dreiebenker, maskineringssentre eller fresemaskiner, og tilbyr dermed en komplett løsning for høy-presisjonssliping og bearbeiding av komplekse arbeidsstykker.

Tilstand: nesten som ny (brukt), Byggeår: 1987, Funksjonalitet: fullt funksjonell, maskin-/kjøretøynummer: 61373, I fungerende stand Iedpfevwlf Iox Agmsht

Tilstand: brukt, Byggeår: 1981, x-akse 650 mm Y-akse 450 mm Emnehøyde 585 mm Styring ADCOS CNC 400 Total tilkoblet effekt 15 kW Maskinvekt ca. 5000 kg Plassbehov ca. m H A U S E R (Sveits) CNC-styrt dobbelstender koordinatslipemaskin Modell S 40 – CNC 311 / ADCOS 400 CNC Årsmodell 1981 / modernisert i 2008 # 0125 Bordstørrelse ca. 630 x 770 mm Bordbelastning ca. 500 kg Maks. lengdebordbevegelse (X) 650 mm Maks. tverrbevegelse slipehodeslede (Y) 450 mm Maks. vertikal innstilling av tverrbjelke (W) 500 mm Maks. slipespindelvandring (Z) 140 mm Slipeshode vandringshastighet (4Hz) 0,5-12 m/min Vertikal klaring mellom bord/slipespindel 0-585 mm Klaring mellom søyler 750 mm Maks. konisk sliping 16° Borediameter for sliping ca. 230/360 mm 18 spindelhastigheter avhengig av spindelmotor trinnløst regulerbar 4.500-80.000 o/min Finsposisjonering X/Y og W-akse 0,5-1.500/3.000/800 mm/min Iedpfx Ajt Hw S Ujgmsht Planetakse rotasjonshastighet (C) 5-250 o/min Total effekt ca. 15 kW - 400 V – 50 Hz Maskinvekt ca. 5.000 kg Tilbehør / spesialutstyr: • CNC-bane kontrollenhet erstattet i 2007 med ADCOS CNC-styring Type 400 med stor skjerm og direkte programmering på styringen, med elektronisk håndhjul for finjustering av aksene, X=langsbord, Y=tverrsliping hode, Z=vertikal pinole/hub, C=rotasjonsakse spindle/pinole, U=automatisk tilføring, W=vertikal tverrbjelkejustering • Z-akse med hurtigforskyvning for kortere bearbeidingstider, innstikksliping, plansliping, forhåndsvalg av omkoblingspunkter (posisjonering + teach-in) og trinnløs justering av vandringshastighet, fungerer som en 3. posisjoneringsakse • U-akse både manuell og styrt tilføringsakse radialt, på slipehode, med elektrisk visning av tilført mengde • 1 slipemotor montert med spindelhastighet ca. 30.000 o/min • Montert akustisk slipesensor-enhet KSV 5 • Frittstående kjølevæskeanlegg med båndfilter, separat elektrisk og kontrollskap, separat hydraulikk, sentralsmøring, støvavsug og mer. Tilstand: Svært god / demonstrasjonsklar under strøm Levering: Fra lager her – som besiktiget Betaling: Nettobeløp etter mottak av faktura

Tilstand: svært god (brukt), Byggeår: 2002, Funksjonalitet: fullt funksjonell, Dreielengde: 3.000 mm Dreibediameter over plansleide: 520 mm X-akse vandring: 600 mm Y-akse vandring: 150 mm Z-akse vandring: 3.150 mm Dreibediameter: 520 mm Dreielengde: 3.000 mm Styring: SIN 840 D Siemens Z-akse: 3.150 mm Mating Z-akse: 1 - 40.000 mm/min Ijdpsxpfd Djfx Agmeht Hurtiggående Z-akse: 40,00 m/min X-akse: 600 mm Mating X-akse: 1 - 30.000 mm/min Hurtiggående X-akse: 30,00 m/min Hovedspindel S1 Spindelhastighetsområde: 1 - 3.300 o/min Driftseffekt ved 100 % belastning: 29,00 kW Spindelhode DIN 55026 - Størrelse A11 Spindeldiameter i fremre lager: 160 mm Spindelboring: 115 mm C-akse: 360 x 0,001° Frese-spindel S2 Verktøyfeste: Capto C6 Turtallsområde - trinnløst: 1 - 6.000 o/min Y-akse: -100 / +150 mm B-akse: -110 / +110° Verktøymagasin med 100 plasser Totalt effektbehov: 145 kW Maskinens vekt ca. 24 t

Tilstand: brukt, Tekniske detaljer: Slipelengde: 12 000 mm Slipebredde: 2 800 mm Emnehøyde: 2 510 mm Maks. emnevekt: 24 000 kg Bordflate: 11 990 x 2 500 mm Avstand mellom søylene: 2 820 mm Tverrbjelkejustering: 2 510 mm Iedpfowc A Snsx Agmsht Bordmating: 1–40 m/min Totalt effektbehov: 110 kW Maskinvekt ca.: 151 t Plassbehov ca.: 32,5 x 9 x 6,73 m Maskinen er i meget god stand for sliping med høyeste presisjon! I 2022 ble de mekaniske komponentene etterarbeidet av WALDRICH COBURG for ca. EUR 600 000! Med SIEMENS 840 D CNC-styring 1 universal slipesupport, 22 kW Svinging av slipespindel +/- 110° Slipeskivedimensjon, omkrets: Ø 700 x 130 mm Vertikaljustering: 1 000 mm med avtrekksenhet 1 omkrets-slipesupport, 30 kW Slipeskivedimensjon: Ø 600 x 150 mm Vertikaljustering: 230 mm med avtrekksenhet Kjøle- og filtersystem Diverse slipeskiveholdere

Tilstand: helrenovert (brukt), Byggeår: 2025, Funksjonalitet: fullt funksjonell, maskin-/kjøretøynummer: 176308, Opprinnelsesland: Sveits Spenning: 400 / 380 / 50 / 3 Nettovekt: ca. 350 kg Mål: 82x85x156 cm Installert effekt: maks 2 kVA Tollposisjon: 8460.3930 TEKNISKE SPESIFIKASJONER Ijdpjw T S Sqefx Agmsht SLIPESPINDELGRUPPE Spindelhastigheter (i begge rotasjonsretninger): 2500/3500/5000/7100 o/min Motoreffekt slipehode (2800 o/min): 0,4 hk Vertikal bevegelse sleide (rettlinjet): 100 mm Justering av mikrometerskruestopp: 25 mm Avlesningsnøyaktighet mikrometerskruestopp: 0,01 mm EMNESPINDELGRUPPE Emnespindelens hastighetsområde (kontinuerlig, begge retninger): 100–900 o/min Motoreffekt: 0,2 hk Antall tenner på delingsplate: 120 Avlesning vinkelvernier: 20' Strammehylser: type W-20 Horisontal vandring: 100 mm Hurtigmatning per rattomdreining: 2 mm Mikrometer-matning per rattomdreining: 0,1 mm Mikrometer-matning per skalaavlesning: 0,001 mm Svingområde for spindelhode a) i hovedretning: 165° faste innstillinger med sperrehake: hver 3° innstillinger med mikrometerskrue: hver 2' b) i slipesliplanse: ca. 15° innstilling: 0° Tverrbevegelsens rekkevidde: 80 mm Mikrometerbevegelse: 25 mm Avlesningsnøyaktighet: 0,01 mm Effekt sugemotor (2800 o/min): 0,25 hk Med forbehold om feil eller utelatelser. Alle tekniske opplysninger gis uten forpliktelse.

Tilstand: god (brukt), Byggeår: 2000, Funksjonalitet: fullt funksjonell, borekapasitet: 40 mm, fjærstrøk: 200 mm, quill diameter: 80 mm, Maskinutførelse • Arbeidsbord 1800 x 600 mm med 4 T-spor • Konsolforflytning 1050 mm • Borehode SK 40 med verktøyspenneinnretning • Trinnløs turtallsprogrammering • Trinnløs pinolmatning via trefaset servomotor • 2 T-spor 18 mm bak på maskinunderstellet • 2 T-spor 18 mm til venstre på maskinunderstellet • Gjengebearbeidingsenhet • Sentral smøring • Kjølemiddelutstyr • Maskinlampe • CE-merking • Verneinnretning • USB-grensesnitt Mål og vandringer Verktøyholder SK 40 Søylediameter mm 195 Bordstørrelse mm 1800 x 600 Antall T-spor 4 Avstand mellom T-spor mm 125 Pinolvandring (Z-akse) mm 200 Søylevandring (W-akse) mm 410 Avstand spindelunderkant - bordoverkant min. mm 70 / maks. mm 680 Avstand spindelunderkant - gulv min. mm 970 / maks. mm 1580 Boreradius mm 540 – 1590 Arbeidsbordhøyde mm 900 Maskineringsytelser Borekapasitet i massivt materiale St 60 Ø 40 GG 22 Ø 50 Gjengekapasitet St 60 M 36 GG 22 M 42 Hovedspindeldrift AC-motor, frekvensstyrt kW 5,5 ved 100 % drift Turtallsområde: min⁻¹ 15 – 2800 Dreiemoment: Nm maks. 250 Konstant fra: min⁻¹ 15 – 2000 Matingdrifter X-akse – AC-servomotor kW 0,25 Y-akse – AC-servomotor kW 0,25 Z-akse – AC-servomotor kW 4,50 W-akse – AC-servomotor kW 2,50 Hurtigforflytning (X/Y/Z): m/min. 7,5 / 7,5 / 5 Hurtigforflytning (W): m/min. 3 Matehastigheter, trinnløs mm/min. 5 – 2000 Nøyaktighet Posisjoneringsnøyaktighet X-, Y-akse ved 1200 mm mm ± 0,075 Elektriske data Driftsspenning / frekvens V/Hz 400 / 50 Styringsspenning V 24 Hydraulikkanlegg for klemming kW 0,75 Total tilkoblingseffekt kVA 13,0 Vekt Danumeric 440 (uten emballasje) med bord 1800 x 600 mm kg 2800 CNC-styring Akser: 4 (X, Y, Z, W), kan utvides Prosessor: 32-bits CPU Skjerm: TFT flatskjerm med bakbelysning, lett leselig fra alle sider, 215 x 160 mm Posisjonsangivelse: kartesisk eller polart, måleverdier absolutte eller inkrementelle Måleenhet: mm eller tommer, evt. grader Interpolering: 2 akser (X, Y) Teknologidatabase: Verktøyadministrasjon, verktøyanbefalinger etter bearbeidingsmetode, materialavhengige skjæredataforslag Verktøyadministrasjon: maks. 500 verktøy Underskriftprogram-teknikk: ja Bearbeidingssykluser Ihsdpfx Aju Aa I Ssgmot Standard programvarealternativer: Dialogprogrammering, 38 nullpunktforskyvninger, rotasjon og speiling, teach-in for X, Y, Z, restart i program med valg for målrettet innsteg Nullpunktsbestemmelse: sykluser for bestemmelse av nullpunkter via manuell inntasting på arbeidsstykket for: - Vilkårlig oppspente rektangulære deler - Vilkårlig oppspente runde deler - Sentralisering av støpte og brente emner - Vinkelmåling av runde deler via innmåling av referansekanter og -flater Testgrafikk Grafisk visning av borebilder Datagrensesnitt USB

Tilstand: brukt, CNC-syklusstyrt dreiebenk HARRISON Type Alpha 400 Plus Maskin nr.: P30180/150 Årsmodell 1998 Senteravstand: 1250 mm Svingdiameter over vange: 400 mm Spisshøyde: 200 mm Svingdiameter over tverrsleide: 245 mm Svingdiameter i krøping: 585 mm Vangebredde: 313 mm X-akse bevegelse: 250 mm Pinoldiameter bakdokk: 73 mm Bakdokks pinolslag: 140 mm Bakdokk pinolfeste: MK 5 Spindelboring: 54 mm Spindelhode størrelse: Camlock D1 størrelse 6 Spindelhastighet: 20-2500 o/min Spindelhastighetsområder: Trinn 1: 15-275 o/min Trinn 2: 35-795 o/min Trinn 3: 110-2500 o/min Mating X og Z: 0,03 - 0,6 mm/omdr. Hurtiggående X-akse: maks. 2000 mm/min Hurtiggående Z-akse: maks. 4000 mm/min Gjengefunksjoner: Metrisk / tomme / diametral / modul Spindeldriveffekt: 7,5 kW Strømtilkobling: 400 Volt, 50 Hz, 23,5 kVA - Syklus-styring Harrison Alpha / GE FANUC - språk: fransk (Frankrike) - Automatisk girveksling i 3 trinn (15-275, 35-795, 110-2500 o/min) - Elektroniske håndhjul med ulike oppløsningsfaktorer (1/10/100) - 3-bakkers planspiral-chuck FORKARDT Ø 250 mm type CSN, 1 sett myke bakker - Raskt utskiftbart verktøyfeste MULTIFIX str. B med 2 holdere - 1 stk medløpende senter Ihsdpfeh Hvk Ajx Agmst - 1 stk hurtigchuck RÖHM, 3-16 mm - Nedfellbar chuckbeskyttelse - Oppfellbare arbeidsrom-beskyttelsesdører - Sponbrett med kjølevæskeanlegg under maskinbunnen - Styreskap fastmontert på maskinen - RS 232-grensesnitt Plassbehov (L x B x H): 2600 x 1450 x 1550 mm Vekt: 1950 kg God stand

Byggeår: 2001, Tilstand: brukt,

Tilstand: god (brukt), Byggeår: 2002, Universelt bearbeidingssenter Maskintype: DMG DMU 200 P Styring: Heidenhain TNC 430 M Byggeår: 2002 TEKNISKE DATA: Arbeidsområder: X-akse: 1 800 mm Isdpfoxuqn Ssx Agmeht Y-akse: 2 000 mm Z-akse: 1 100 mm B-akse: 0,001° C-akse: 0,001° Antall styrte akser: 5 Turtallsområde: 10 000 o/min Driftseffekt: 44 kW Verktøyholder: SK 50 Verktøyskifter Antall verktøyplasser: 60 NC-rundbord Bordstørrelse: 1 700 x 1 400 mm Maks. bordlast: 5 000 kg Utstyr: Spontransportør Innvendig kjøling (IKZ): 40 bar Papirbåndfilter Måleprobe Elektronisk håndhjul
