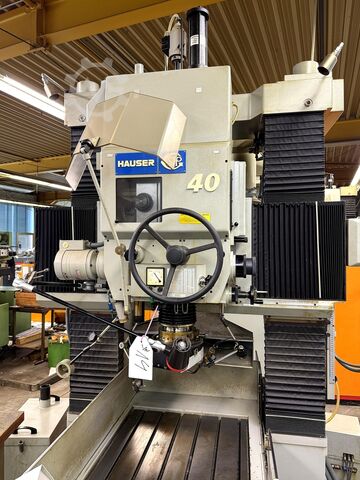

Koordinat slipemaskin

HAUSER S 40-CNC

Byggeår: 1992, Tilstand: klar til bruk (brukt), - BRUKT - BROTYPE CNC SLIPemaskin LENGDEGANGE: 650 mm TVERRGANGE: 450 mm VERTIKAL GANGE: 500 mm VERTIKAL SPINDELBEVEGELSE: 130 mm BORDETS STØRRELSE: 770 x 630 mm MAKS TILLATT LAST: 500 kg AVSTAND MELLOM SØYLENE: 750 mm AVSTAND MELLOM SPINDELAKSE-BORD: 0-600 mm SPINDEL: 30 000 o/min STYREENHET: FANUC 210 IS-M VEKT: 4 000 kg YTRE MÅL: 2650 x 2000 x 3150 mm TILBEHØR: RS 232 SERIELLPORT Lodpfx Agsigrvdo Noru MERKNAD: MASKIN MED SPINDEL 60/70 000 o/min, SPINDEL 100/120 000 o/min; MASKINEN BLE FULLSTENDIG OVERHALT I 2002

Tilstand: brukt, Byggeår: 1980, Funksjonalitet: fullt funksjonell, x-akse vandring 650 mm y-akse vandring 450 mm Arbeidsstykkehøyde 585 mm Styring ADCOS CNC 400 Totalt effektbehov 15 kW Maskinvekt ca. 5000 kg HAUSER CNC-styrt dobbeltstender koordinat-slipemaskin Modell S 40 – CNC 311 / ADCOS 400 CNC _____ Bordstørrelse ca. 630 x 770 mm Bordbelastning ca. 500 kg Maks. langsgående vandring (X) 650 mm Lredpfx Agsw Udzte Nsu Maks. tverrgående grind (Y) 450 mm Maks. vertikal justering av tverrbjelke (W) 500 mm Maks. slipespindelvandring (Z) 140 mm Sliphodeets løpehastighet (4Hz) 0,5-12 m/min Vertikal frihøyde mellom bord/slipespindel 0-585 mm Fri bredde mellom stendere 750 mm Maks. konisk sliping 16° Slipediameter boring ca. 230/360 mm 18 spindelhastigheter avhengig av spindelmotor trinnløst justerbar 4.500-80.000 o/min. Finforskyvning i X- og Y-akse samt W-akse 0,5-1.500/3.000/800 mm/min Planet-hastighet (C) 5-250 o/min Totaleffekt ca. 15 kW - 400 V – 50 Hz Maskinvekt ca. 5.000 kg Tilbehør / spesialutstyr: • CNC bane-/konturstyring erstattet 2007 med ADCOS CNC-styring type CNC 400, med stor skjerm og direkte programmering ved styringen, med elektronisk håndratt for fininnstilling av akser: X=bord langsgående, Y=sliphode tverrgående, Z=spindel vertikal/vandring, C=rotasjonsakse spindel, U=automatisert innstilling, W=tverrbjelkes vertikaljustering. • Z-akse med hurtigvandring for kortere bearbeidingstider, innstikksliping, plansliping, forvalg og teach-in av omslagspunkter, samt trinnløs hastighetsjustering av løpebanen, fungerer som 3. posisjoneringsakse. • U-akse som manuell og automatisk radial innstillingsakse på sliphode, med elektrisk visning av innstillingsmål. • 1 slipemotor med spindelhastighet ca. 30.000 o/min. • Montert akustisk slipesignalindikator KSV 5 • Frittstående kjølemiddelaggregat med båndfilter, separat styre- og koblingsskap, separat hydraulikk, sentralsmøring, støvavsug og mer.

Tilstand: brukt, Byggeår: 1981, x-akse 650 mm Y-akse 450 mm Emnehøyde 585 mm Styring ADCOS CNC 400 Total tilkoblet effekt 15 kW Maskinvekt ca. 5000 kg Plassbehov ca. m H A U S E R (Sveits) CNC-styrt dobbelstender koordinatslipemaskin Modell S 40 – CNC 311 / ADCOS 400 CNC Årsmodell 1981 / modernisert i 2008 # 0125 Bordstørrelse ca. 630 x 770 mm Bordbelastning ca. 500 kg Maks. lengdebordbevegelse (X) 650 mm Maks. tverrbevegelse slipehodeslede (Y) 450 mm Maks. vertikal innstilling av tverrbjelke (W) 500 mm Maks. slipespindelvandring (Z) 140 mm Slipeshode vandringshastighet (4Hz) 0,5-12 m/min Vertikal klaring mellom bord/slipespindel 0-585 mm Klaring mellom søyler 750 mm Maks. konisk sliping 16° Borediameter for sliping ca. 230/360 mm 18 spindelhastigheter avhengig av spindelmotor trinnløst regulerbar 4.500-80.000 o/min Lredpst Hw S Ujfx Ag Nsu Finsposisjonering X/Y og W-akse 0,5-1.500/3.000/800 mm/min Planetakse rotasjonshastighet (C) 5-250 o/min Total effekt ca. 15 kW - 400 V – 50 Hz Maskinvekt ca. 5.000 kg Tilbehør / spesialutstyr: • CNC-bane kontrollenhet erstattet i 2007 med ADCOS CNC-styring Type 400 med stor skjerm og direkte programmering på styringen, med elektronisk håndhjul for finjustering av aksene, X=langsbord, Y=tverrsliping hode, Z=vertikal pinole/hub, C=rotasjonsakse spindle/pinole, U=automatisk tilføring, W=vertikal tverrbjelkejustering • Z-akse med hurtigforskyvning for kortere bearbeidingstider, innstikksliping, plansliping, forhåndsvalg av omkoblingspunkter (posisjonering + teach-in) og trinnløs justering av vandringshastighet, fungerer som en 3. posisjoneringsakse • U-akse både manuell og styrt tilføringsakse radialt, på slipehode, med elektrisk visning av tilført mengde • 1 slipemotor montert med spindelhastighet ca. 30.000 o/min • Montert akustisk slipesensor-enhet KSV 5 • Frittstående kjølevæskeanlegg med båndfilter, separat elektrisk og kontrollskap, separat hydraulikk, sentralsmøring, støvavsug og mer. Tilstand: Svært god / demonstrasjonsklar under strøm Levering: Fra lager her – som besiktiget Betaling: Nettobeløp etter mottak av faktura
