Tallerkenvender

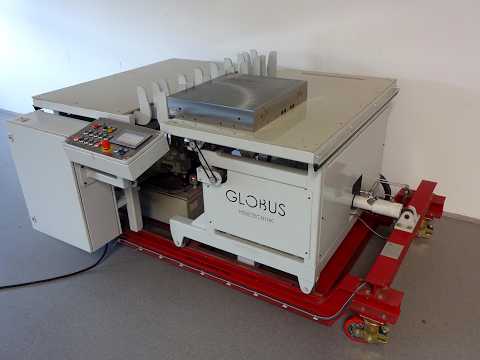

Globus Hebetechnik Plate Turner

TEKNISKE DETALJER

Maks. bæreevne: 2.000 kg

Bord og støtteflater
Antall bord: 2 stk
Støtteflate per bord: 1.400 x 900 mm

Svingebevegelse
Svingevinkel for bordene: 100°
Vinkling av bærende stålprofiler: 90°

Bordets kjørelengde: ca. 300 mm

MASKINDETALJER

Dimensjoner & vekt
Dimensjoner (L x B x H): ca. 2.600 x 1.800 x 1.300 mm
Maskinvekt: 1.310 kg

Maskinens funksjonsmåte:
Vendeinnretningen består av to motstående bord, støtteflate for hvert bord 1400 x 900 mm. På undersiden av bordet ved dreiing er de bærende stålprofilene vinklet 90° oppover, slik at platen som skal vendes er trygg også i loddrett posisjon ved 90° svinging.
Begge bordene er plassert mot hverandre og svinges 100° av hydraulikksylindre.
Bordene er montert på en bærende underkonstruksjon, hvor ett bord er fastmontert og det andre kan kjøres mot det første. Denne forflytningen skjer via hydraulikksylinder, som kan flytte det på hjul lagrede bordet ca. 300 mm. Underkonstruksjonen bærer også de hydrauliske og elektriske komponentene.
Drivkilden er et hydraulikkaggregat som forsyner sylindrene med olje etter styringskommandoene. De tilhørende ventilene betjenes elektrisk og/eller hydraulisk og styrer de nødvendige bevegelsene til bordene i samspill til de er ferdig med vendeprosessen.
Det er lagt særlig vekt på bevegelsessikkerhet og følsom omstyring av bordbevegelsen ved vekslende trykk og trekk. Geometrien til bordets aksling innebærer at belastningen på vippe-sylindrene veksler. Hydraulikksystemet er konstruert slik at nødvendig ytelse er sikret og overbelastning av komponenter under normal drift er utelukket. Tilsvarende filtre med en romslig tankvolum gir høy tilgjengelighet for hydraulikksystemet.
Den nødvendige elektriske styringen er komplett bygget inn i et stålkapslingshus som inkluderer alle nødvendige komponenter. Kjernen i styringen er en PLC, hvor driftsparametrene behandles etter programoppsettet. I tillegg er nødstoppsfunksjon, alle reléer og evalueringsenheter for funksjonsstyring installert. Betjening av vendeinnretningen skjer via et betjeningspanel med touchpanel for å angi funksjonsparametre som: Bord 1 opp, Bord 1 ned, Bord 1 frem, Bord 1 tilbake, Bord 2 opp, Bord 2 ned samt automatisk start eller stopp.
For å unngå kollisjon mellom bordene i manuell drift, er PLC-programmeringen utformet slik at dette ikke er mulig ut fra bordposisjon og vinkel.
Etter at nødstoppsituasjonen er løst, fullfører PLC-styringen automatisk vendeprosessen.
Vendeinnretningen er utstyrt med heavy duty-hjul og er derfor forflyttbar.
