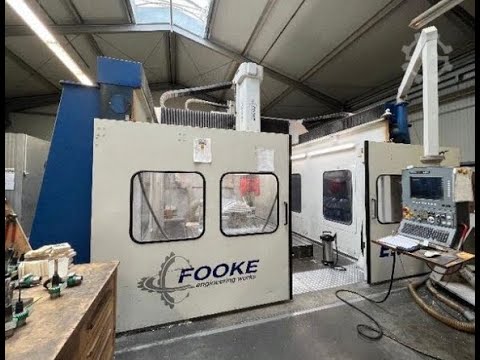

Portal fresemaskin

Fooke Endura

Tilstand: klar til bruk (brukt), Byggeår: 1995, Funksjonalitet: fullt funksjonell, vandring X-akse: 2 500 mm, vandring Y-aksen: 1 750 mm, bevegelsesavstand Z-akse: 1 000 mm, bordlengde: 3 631 mm, bordbredde: 1 200 mm, spindelhastighet (maks.): 10 000 o/min, hurtigmating X-akse: 15 m/min, hurtig tverrslag Y-akse: 15 m/min, hurtigmating Z-akse: 10 m/min, Utstyr: rotasjonshastighet trinnløst variabel, TEKNISKE DETALJER X-akse vandringsvei: 2.500 mm Y-akse vandringsvei: 1.750 mm Z-akse vandringsvei: 1.000 mm A-akse: 20 buesekunder C-akse: 30 buesekunder Hurtigforflytning X-akse: 17 m/min Hurtigforflytning Y-akse: 17 m/min Hurtigforflytning Z-akse: 10 m/min Hurtigforflytning A-akse: 9 o/min Hurtigforflytning C-akse: 80 o/min Trinnløs mate X- og Y-akse: opptil 15.000 mm/min Matehastighet Z-akse: opptil 4.000 mm/min Bordplate: St 52-3 Cgedoza Hkuepfx Ai Heu Bordmål (L x B): 3.631 x 1.200 mm Freshode: FK 115 - SK40 Turtall: 14–10.000 o/min Lager: A9 LC8 CNC A-akse: Spindelsvingakse A-akse Svingvinkel: ±120 grader Dreiemoment: 450 Nm Turtall: 8 o/min Oppløsning: 20 buesekunder Klemming: Hydraulisk C-akse Dreievinkel: 365 grader Dreiemoment: 580 Nm Turtall: maks. 8 o/min Oppløsning: 30 buesekunder Klemming: Hydraulisk MASKINDETALJER Styring: Siemens NCU 840 W serie 2 CNC-styrte akser: 5 Spenning: 400 V 50 Hz Effekt: ca. 35 kW Vekt: 18.500 kg UTSTYR Skrue-transportør for sponfjerning Skyvedør Sidevindu Verktøyskifter stasjonær midt maskin/tverrbjelke bak Plate-magasin med 16 plasser SK40 Heidenhain lengdemålesystem Maskinen kan leveres mot et pristillegg.

Tilstand: svært god (brukt), MIKRON HPM 800 U er et 5-akset bearbeidingssenter for presisjon, høy nøyaktighet og pålitelighet. Bord 630×440 mm, 5 T-spor, last 800 kg; vandringer X800 Y800 Z550 mm; A +91/‑121°, C 360°. HSK‑A63, avstand 600 mm; 115 verktøy, maks diameter 80 mm (160 fri), lengde 350 mm. 0–20000 o/min; matehastighet 0–20000 mm/min; hurtigløp 45 m/min; akselerasjon 6 m/s²; matestyrke 6000 N; 3×400V 50Hz; 55 kW; vekt ~15 000 kg; mål 3505×3100×2980 mm. Utstyr: høytrykkskjøling, papirfilter, 2 paller, emneprobe, laser verktøykontroll, spontransportør. For trange toleranser innen bilindustri, luftfart, medisin og urindustri. Cgjdpeyxn E Sofx Ai Hou

Tilstand: god (brukt), Byggeår: 1999, vandring X-akse: 3 000 mm, vandring Y-aksen: 2 500 mm, bevegelsesavstand Z-akse: 1 150 mm, Styring: Siemens 840 D Powerline Verktøyfeste: HSK-A63 Maks. turtall: 16 000 o/min X-akse: 3000 mm Cgedpjza Arbofx Ai Hou Y-akse: 2500 mm Z-akse: 1150 mm A-akse: +/- 100 mm C-akse: +/- 181,5 mm Bordstørrelse: 3000 mm x 2500 mm Alternativ: Utvendig blåseluft Kinematikk: gaffelhode

Tilstand: klar til bruk (brukt), Byggeår: 1995, Funksjonalitet: fullt funksjonell, vandring X-akse: 2 500 mm, vandring Y-aksen: 1 750 mm, bevegelsesavstand Z-akse: 1 000 mm, kontrollermodell: Siemens NCU 840 W Serie 2, antall aksler: 5, TEKNISKE DETALJER Bevegelsesområde X-akse: 2.500 mm Bevegelsesområde Y-akse: 1.750 mm Bevegelsesområde Z-akse: 1.000 mm A-akse: 20 buesekunder C-akse: 30 buesekunder Hurtigforflytning X-akse: 17 m/min Hurtigforflytning Y-akse: 17 m/min Hurtigforflytning Z-akse: 10 m/min Hurtigforflytning A-akse: 9 o/min Hurtigforflytning C-akse: 80 o/min Trinnløs matning X- og Y-akse: opptil 15.000 mm/min Matning Z-akse: opptil 4.000 mm/min Cgedpfjyz Abtsx Ai Hju Bordplate: St 52-3 Borddimensjoner (L x B): 3.631 x 1.200 mm Fresehode: FK 115 - SK40 Turtall: 14–1.000 o/min Lager: A9 LC8 CNC-A-akse: Spindeldreieakse A-akse Svingvinkel: ±120 grader Dreiemoment: 450 Nm Turtall: 8 o/min Oppløsning: 20 buesekunder Klemming: Hydraulisk C-akse Dreievinkel: 365 grader Dreiemoment: 580 Nm Turtall: maks. 8 o/min Oppløsning: 30 buesekunder Klemming: Hydraulisk MASKINDETALJER Styring: Siemens NCU 840 W serie 2 CNC-styrte akser: 5 Spenning: 400 V 50 Hz Effekt: ca. 35 kW Vekt: 18.500 kg UTSTYR Skrue-transportør for sponfjerning Skyvedør Sidevindu Verktøyveksler stasjonært, midt i maskinen/tverrbjelke bak Rundmagasin med 16 plasser SK40 Heidenhain lengdemålesystem Merknad: Selger kan formidle kontakt med ekstern tjenesteleverandør for demontering og uthenting av maskinen.

Tilstand: svært god (brukt), Byggeår: 2014, Vi tilbyr her en topp 3D-skanner fra GOM: GOM ATOS IIe Rev.01 Komplett og tilkoblingsklar med alle kabler. Det er dessverre et passord satt på PC-en, men programvaren følger med på CD. Cgodpfx Aijw E I Its Hou Ulike sensorhoder: Målevolumer: Sett 175x140 Sett 350x280 Sett 550x Sett 1000x800 Komplett PC fra GOM i aluminiumskoffert med Linux-basert programvare – fullt tilkoblingsklar for GOM ATOS IIe. Programvare på CD, stålskalestenger med ATOS evalueringsdongle Reservepære Kalibreringsplate (aluminium) CP20/MV 350x280mm²

Tilstand: svært god (brukt), Byggeår: 2014, driftstimer: 68 000 h, Funksjonalitet: fullt funksjonell, vandring X-akse: 2 200 mm, vandring Y-aksen: 3 500 mm, bevegelsesavstand Z-akse: 1 200 mm, mating X-akse: 50 m/min, matingshastighet Y-akse: 50 m/min, mating Z-akse: 30 m/min, spindelhastighet (maks.): 15 000 o/min, hurtigmating X-akse: 50 m/min, hurtig tverrslag Y-akse: 50 m/min, hurtigmating Z-akse: 30 m/min, dreiemoment: 167 Nm, totalvekt: 35 000 kg, Førstegangs idriftsettelse: desember 2014 Styring: Fidia X-akse: ca. 2.200 mm Y-akse: ca. 3.500 mm Z-akse: ca. 1.200 mm A-akse: ± 100° C-akse: ± 275° Maskinen under strøm: ca. 68.000 t Total spindeltid: ca. 26.500 t Oppspenningsbord: 2.000 x 3.500 mm med T-spor 2-aksers gaffelfresehode Spindeleffekt: 70 kW Spindelhastighet: maks. 15.000 o/min Dreiemoment: maks. 167 Nm Verktøyholder: HSK 100A Verktøyoppspenning: hydraulisk Drift av lineæraksene Mating X-, Y- og Z-akse: opptil 50 m/min / 30 m/min Tilkoblingsdata Spenning: 400 V Frekvens: 50 Hz Mål og vekt Plassbehov maskin uten periferi: ca. 8.000 x 6.000 x 5.000 mm Totalvekt: ca. 35.000 kg Ekstrautstyr - Kjølevæskeanlegg - 26-plassers verktøyskifter - Arbeidsromsdeksel - Spontransportør Cedpfjyrc Akox Ai Hogu Tilgjengelig mot pristillegg: - Trådløs måleprobe - BLUM laser Maskintilstand Fullt funksjonell, meget god stand. Kan besiktiges under strøm.

Tilstand: god (brukt), Byggeår: 1999, vandring X-akse: 3 000 mm, vandring Y-aksen: 2 500 mm, bevegelsesavstand Z-akse: 1 150 mm,

Tilstand: god (brukt), Byggeår: 1998, Maks. delingssirkel diameter utvendig tannhjul: 300 mm Maks. delingssirkel diameter innvendig tannhjul: 300 mm Maks. utvendig diameter arbeidsstykke (utstyr): 450 mm Modul - maks.: 6 Maks. tanningsbredde: 100 mm Maks. helixvinkel (med verktøy Ø 125 mm): +/- 45° Slag per minutt - trinnløst: 130–1300 slag/min Arbeidsstykke vekt: 1000 kg Minimum avstand bordoverflate – verktøyspindel: -55 / +300 mm Maksimum avstand bordoverflate – verktøyspindel: 200 mm Maksimal avstand bordoverflate – verktøyspindel: 350 mm Cgsdpfx Aiovu E Nue Hsu Manuell sideforskyvning av stativ: +/- 25 mm Manuell rotasjonsvinkel på verktøyspindel: +/- 0,5° Maks. verktøyhastighet: 15 o/min Maks. arbeidsstykkehastighet: 27 o/min Maks. verktøydiameter: 7 tommer Spenning: 400 V Frekvens: 50 Hz Maks. strømstyrke: 70 A Totalt effektbehov: 48 kW Maskinens vekt: ca. 11 t Plassbehov: ca. 4,27 x 3,11 x 2,87 m Hovedspindelens konus: SK 45 Bordboring: 40 mm Styring: Siemens Sinumerik 840 C Rasteformingsmaskin: Gleason PFAUTER mod. PSA 300 Den CNC-modulære tannhjulsmaskinen med skivekniv er konstruert for bearbeiding av utvendige og innvendige sylinderformede tannhjul, med rette eller skrå spiralformede (evolvent-)tenner, samt alle øvrige profiler produsert via skjære- eller delingsstøting. Arbeidssyklusen styres av en CNC-enhet med spesialisert programvare for girbearbeiding. Bruksområde --> PSA 300 er designet for produksjon av: - Tannhjul med rett utvendig fortanning - Tannhjul med rett innvendig fortanning - Tannhjul med utvendig skråfortanning - Tannhjul med innvendig skråfortanning

Tilstand: svært god (brukt), Byggeår: 2008, driftstimer: 82 500 h, Funksjonalitet: fullt funksjonell, vandring X-akse: 5 000 mm, vandring Y-aksen: 3 000 mm, bevegelsesavstand Z-akse: 1 750 mm, mating X-akse: 65 m/min, matingshastighet Y-akse: 65 m/min, mating Z-akse: 65 m/min, spindelhastighet (maks.): 20 000 o/min, hurtigmating X-akse: 65 m/min, hurtig tverrslag Y-akse: 65 m/min, hurtigmating Z-akse: 65 m/min, dreiemoment: 63 Nm, totalvekt: 90 000 kg, Utstyr: rotasjonshastighet trinnløst variabel, Første gangs igangkjøring: 2008 Styring: Heidenhain iTNC 530 inkl. håndratt HR420 X-akse: ca. 5 000 mm Y-akse: ca. 3 000 mm Z-akse: ca. 1 750 mm A-akse: -120 / +95° C-akse: ± 360° Maksimal arbeidsstørrelse 3 800 mm (X-retning) 1 800 mm (Y-retning) 1 150 mm (Z-retning) Ved bruk av et 300 mm langt verktøy kan arbeidsstykket bearbeides 5-akslet (med A-aksen vippet til 90°) i én oppspenning. Maskinens driftstid (under strøm): ca. 82 500 t Totalt spindeltimer: ca. 36 500 t Oppspenningbord Maskinen leveres uten maskinbord. Vi tilbyr gjerne en kundespesifikk løsning mot pristillegg. 2-aksers gaffelfresehode 5 Spindeleffekt: 20 kW Spindelhastighet: maks. 20 000 o/min Dreiemoment: maks. 63 Nm Verktøyfeste: HSK 63A Verktøyspenning: hydraulisk Holdekraft (klemt), A- og C-akse: 2 000 Nm Drivverk lineæraksler Matehastighet X-, Y- og Z-akse: opptil 65 m/min Akselerasjon X-, Y- og Z-akse: opptil 5 m/s2 Tilkoblingsdata Spenning: 400 V Frekvens: 50 Hz Effektbehov: 130 kW Mål, vekt Plassbehov maskin uten periferi: ca. 7 500 x 8 500 x 6 600 mm Totalvekt: ca. 90 000 kg Farge Innhausning, portal, styreskap: RAL 7035 lysegrå Fresehode og applikasjoner: RAL 5002 aquamarinblå Cedpfexl R Hvsx Ai Hogu Ekstrautstyr - Minimumsmengdesmøring - 50-posisjons verktøyskifter - Arbeidsromdekning Tillegg mot pristillegg: - Renishaw RMP60 måleprobe - BLUM LaserControl NT mini Maskinens tilstand Fullt funksjonell, i meget god stand. Kan sees i drift til april 2026.

Byggeår: 1999, Tilstand: klar til bruk (brukt), En bebar CNC 5-akset storformat portalfresemaskin Fooke er tilgjengelig. Vandring X/Y/Z: 3000mm/2500mm/1150mm, brolhøyde: 800mm, borddimensjoner X/Y: 3000mm/2500mm, spindeleffekt: 28kW, spindelhastighet: 16000 o/min, svingeområde A: +/-100°, dreieområde C: +/-181,5°, matehastighet: 15m/min, hurtiggående X/Y: 20m/min, hurtiggående Z: 10m/min, rotasjonshastighet A/C: 8 o/min, verktøyfeste: HSK-63A. Maskindimensjoner X/Y/Z: ca. 6000mm/6000mm/5200mm, vekt: ca. 50000kg, styring: Siemens 840D powerline. Dokumentasjon tilgjengelig. Befaring på stedet er mulig. Cedpfjygmc Dex Ai Hjgu

Tilstand: god (brukt), Byggeår: 2007, vandring X-akse: 750 mm, vandring Y-aksen: 750 mm, bevegelsesavstand Z-akse: 725 mm, CNC-styring Sinumerik 840D NC-rundbord B-akse Magasin for 320 verktøy Palettvekslingsenhet, 2 paller 500mm x 500mm Innvendig kjølemiddeltilførsel IKZ (80 bar) Spontransportør Kjølemiddelutstyr Tekniske data / technical details: X-akse, lengderetning / X-travel longitudinal: 750 mm Y-akse, vertikal / Y-travel vertical: 750 mm Z-akse, tverrgående / Z-travel cross: 725 mm B-akse / B-axis: 360 ° Spindelopptak / spindle taper: HSK 63A Spindelhastighetsområde / spindle speed: 50-10000 o/min (rpm) Verktøyplasser i bytter / tool places in changer: 320 Csdpfxoq Ui Hqs Ai Hegu Matre / feed: 60 000 mm/min Hurtiggående / rapid feed: 60 m/min Spindeldrivkraft 40/100% ED / drive capacity spindle 40/100%ED: 37/24 kW Maskinvekt ca. / weight ca.: 15 000 kg Tekniske data, tilbehør og maskinbeskrivelse er ikke bindende. / Technical data, accessories and description of the machine are not binding.
