CNC dreie- og fresesenter

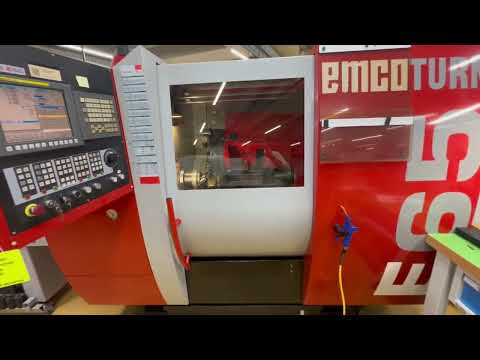

EMCO TURN E65

Tilstand: brukt, Byggeår: 2012, Tekniske detaljer: Dreiningsdiameter over vange: 20 mm Spindelgjennomgang: 3–20 mm Dreielengde: 250 mm Styring: FANUC 31 i-A Hovedspindelhastighet: 10 000 o/min Motspindelhastighet: 10 000 o/min Hovedspindel effekt: 3,7 kW Motspindel effekt: 2,2 kW Antall verktøy: 35 Maskinvekt ca.: 3,3 t Plassbehov ca.: 2,11 x 1,2 x 1,89 m Brukt CNC lang-/kortdreie- og fresesenter med B-akse, Styring: Fanuc 31i-A Bearbeidingslengde: maks. 250 mm Antall styrte akser: 7 akser og maks. 5-akser simultan B-akse: 0°–130° fritt programmerbar Stanggjennomgang: Ø 3 mm til maks. Ø 20 mm Driftseffekt hovedspindel: 3,7 kW Driftseffekt motspindel: 2,2 kW Hovedspindel turtall: 10 000 o/min Motspindel turtall: 10 000 o/min C-akse: hoved- og motspindel Kjdpfovivx Nox Ab Dodg Antall lineærføringer: 2 stk. Totalt antall verktøy: 35 stk. Mål (LxBxH) i mm: 2.110×1.200×1.885 Vekt: 3.300 kg Ombygging fra lang- til kortdreiing Dypboringsstasjoner NAKANISHI høyhastighetsspindel Bakre sleide med Y-akse Tverrborring bakside Spontransportør Brannslokkingsanlegg FMB stangmatingssystem Minimag 20, årsmodell 2012 Ca. 7 200 driftstimer

Tilstand: brukt, Byggeår: 2002, Slipdiameter 350 mm Slipelengde 1000 mm Spisshøyde 175 mm Plassbehov ca. 3,6/3,5 m Bilder viser identisk maskin med spisshøyde 225 mm Grunnmodell: Kellenberger Kel-Varia UR175-1000 Kelco 120 Slipshode UR med T1-T2-T3 Standardutstyr: - T1: 500 mm slipeskivediameter - T2: 400 mm slipeskivediameter - B-akse, trinnløs og høyoppløselig - Marposs målesystem for verktøymåling - Aktiv lengdeposisjonering - GAP på T1 og T2 fra ELASO, berøringsfri integrert i styringsgrensesnittet - Halvautomatisk balansering fra ELASO integrert i styringsgrensesnittet - Spindeldokk med manuell tilbaketrekking - Arbeidsstykke-spindeldokk MK5 med kortkonusfeste DIN 55026 - Innvendig slipesystem, reimdrevet Tilleggsutstyr (mot pristillegg): - Ny, presis arbeidsstykke-spindeldokk med dreiemomentdrift - Innvendig slipesystem for høyfrekvensspindler, diameter 120 mm - HF-innvendig slipespindel Fischer MFM-1224/42/31 D-21 - HF-spindel med HSK-opptak, 24 000 o/min, integrert GAP-sensor (leveringstid) - CNC-styrt C-akse - Uregelmessighetsliping (unrundsliping) - Hydrostatiske gjengespindler i x - Nytt hydrostataggregat med kun 1 pumpe og akkumulator – bedre energieffektivitet - Overvåkning av vanninnhold i det hydrostatiske systemet - Avsug Flere opsjoner tilgjengelig på forespørsel Mekanisk overhaling: - Komplett maskinoverhaling i henhold til Kellenberger måleprotokoll Kdjdpfx Abjuxfuce Djg - Nytt, servicevennlig kabinett - Ny lakkering Elektrisk overhaling: - Ny moderne CNC-SYLSLIPING-maskinstyring med BEMA sylslipesystem - Nyoppbygget styreskap - Ny drivteknologi - Utskifting av alle elektriske ledninger, sensorer m.m. - Nye absolutte glassskalaer på x- og z-aksene - Ny absolutt rotasjonsgiver (for B-aksen) Styring: Slipprogramvaren består av en grunnlisens og diverse tillegg, avhengig av maskinens utstyr. Grunnleggende programvare - Utvendig og innvendig pendelsliping - Utvendig og innvendig stikk- og plansliping - Utvendig og innvendig planpendelsliping - Utvendig og innvendig planstikksliping - Utvendig og innvendig konisk pendelsliping - Utvendig og innvendig radiesliping, radius dresseres på skiven - Halvautomatisk pendelsliping - Nullstilling av arbeidsstykke - Nullstilling av slipeskiver - Måling av dressingsdiamanter - 2 formdiamanter - 1 formdiamant eller dresseringsrulle (dresseringsrulle kreves) - Formerulle (dresseringsrulle kreves) - 3 flatdresseringsenheter - Korreksjoner - Z-posisjonsmåling (prober kreves) - GAP-berøring (slipesystem kreves) Programvarevalg mot pristillegg: Profilstikksliping: - Utvendig og innvendig profilstikksliping med profilslipehjul Profilsliping: - Utvendig og innvendig profilslipehjul med rett skive Gjengsliping-programvare: - Ett- og flergangs utvendig og innvendig gjengsliping med profil på slipehjulet dresset. Dressing av ett- og flersporsskiver. Fri valg av flanke. Trapesgjenge-slipingsprogramvare: - Ekstra dressing av trapesgjenger mulig Utvendig og innvendig uregelmessig stikksliping: - Utvendig og innvendig uregelmessig pendelsliping Unrundsliping-programvare: Forutsetning for unrundsliping er at arbeidsstykkets akse er utstyrt med høyoppløselig rotasjonsgiver, slik at aksen kan benyttes som C-akse. Unrund...

Tilstand: god (brukt), Produsent ESTARTA Modell 301 MV Tilstand Brukt Lager nummer 4576 Beliggenhet Badajoz, Spania Dimensjoner 1520x1020x1260 mm Vekt 1550 kg Åpning mellom slipeskiver 1,5/50 mm Maks. slipebredde ved innvendig sliping 125 mm Dimensjoner for arbeids-slipeskive (utv. diam. x innv. diam. x bredde) 300x125x175 mm Min. utvendig diameter arbeids-slipeskive 220 mm Maks. slipedybde profil på arbeids-slipeskive 8 mm Kedpfx Asr Ezfpeb Dsdg Dimensjoner for driv-slipeskive (utv. diam. x innv. diam. x bredde) 220x125x125 mm Min. utvendig diameter driv-slipeskive 165 mm Maks. slipedybde profil på driv-slipeskive 8 mm Motoreffekt arbeids-slipeskive 7,5 kW Motoreffekt driv-slipeskive 0,75 kW Vippevinkel hode for arbeids-slipeskive +/- 5º

Tilstand: svært god (brukt), Byggeår: 2014, driftstimer: 14 500 h, Funksjonalitet: fullt funksjonell, maskin-/kjøretøynummer: 11779, svingelengde: 700 mm, svingediameter: 250 mm, spindelmotoreffekt: 26 000 W, spindelhastighet (min.): 3 200 o/min, spindelhastighet (maks.): 3 200 o/min, spindelboring: 65 mm, totalvekt: 8 500 kg, inkludert 2x Hainbuch/Ortlieb fôrhylser, transportbånd, Kjdpfxordy Uqj Ab Dodg svingbar målespindel med 2 hoder MANUAL GUIDE dialogprogrammering høytrykks-pumpe 18 bar/20 l/min SBS verktøybrudd- og slitasjeovervåking Maskinen er fra 2013 – tatt i bruk 05/2014 Godt vedlikeholdt og i god stand Nypris ca. 300.000 € !!! OBS -> Selges uten lader !!!

Byggeår: 1979, Tilstand: klar til bruk (brukt), Maks. slipe diameter: 300 mm Maks. slipelengde: 1950 mm Maks. arbeidsstykkelengde: 2000 mm Maks. matehastighet: 1 – 30 m/min Kjølemiddelforsyning: 100 l/min Trinnløs turtallsområde: 2 000 – 6 000 o/min Spindel: 88 mm Senterhøyde: 150 mm Kjdpfxshq Uigo Ab Dodg Slipeskiver: 100 – 250 mm Spindel effekt: 3,5 kW Slipemaskin effekt: 15 kW – 380 V – 50 Hz

Tilstand: svært god (brukt), Byggeår: 1999, Styring Fanuc 21T Dreiingsdiameter 158 mm Svingdiameter over seng 340 mm Turtall 6 000 o/min 8-posisjons revolver Pinol Ksdpowmzhpofx Ab Dedg 3-bakke chuck, 2-bakke chuck, collet-chuck Spennhylser Mangfoldige verktøyholdere

Tilstand: brukt, Byggeår: 2016, TEKNISKE DATA AKSLER Maks. arbeidsstykke-dimensjoner X-Y-Z mm: 3050 x 800 x 50 Min. arbeidsstykke-dimensjoner X-Y-Z mm: 300 x 90 x 10 Arbeidsområde boring/rilling mm: 0 x 800 / 0 x 800 Slaglengde X-akse mm: 750 Maks. travershastighet X-Y-aksene m/min: 25 BORREAGGREGAT Antall vertikale spindler: 7 (4X-4Y, hvorav én delt) Antall horisontale spindler (langs Y-aksen): 2 (1+1) Antall horisontale spindler (langs X-aksen): 1 Fast notsag (retning): X Notsag diameter mm: 100 Maks. notsag tykkelse mm: 5 Motoreffekt kW (HK): 1,5 (2) Spindelomdreininger o/min: 3350 Notsag omdreininger o/min: 4300 INSTALLASJON Strømtilførsel V (Hz): 380 / 400 (50 / 60) Installert effekt KVA: 4,5 Trykkluftbehov bar: 6 Trykkluftforbruk Nl/syklus: 90 Utsugingsbehov m³/t: 1200 Utsugingslufthastighet m/s: 20 Utsugingsstuss diameter mm: 80+80 F10L BORREAGGREGAT Inkluderer: - 7 uavhengige vertikale spindler - Boropptak D10 mm - Avstand mellom spindler: 32 mm - 2 horisontale borkoder, 1 i X-retning med ett bor, 1 dobbel borkode i Y-retning (1+1 boropptak D10 mm) - Omdreininger: 3350 o/min - 1 integrert sagaggregat i X (maks. diameter 100 mm) - Sagblad omdreininger: 4300 o/min - Motoreffekt: 1,5 kW - Vertikal pneumatisk bevegelse per spindel: 70 mm - Horisontal pneumatisk slaglengde for boraggregat Arbeidsstykkeposisjonering og arbeidsaggregatdrift Et CNC-styrt vakuumsug holder og posisjonerer arbeidsstykket sekvensielt under bearbeiding under arbeidsaggregatet. Bevegelse i X- og Y-akse skjer på THK-skinner med overføring via forsterkede tannremmer. Bevegelse i Z-akse skjer pneumatisk på "ball-bushing"-føringer med posisjonering mot justerbar anslag. Posisjonering av arbeidsaggregatet skjer via teknologi og drivverk med likestrømsmotorer. CNC-STYRING Styringen er spesielt utviklet for bruk i bore- og fresemaskiner. - CN – 7" fargeskjerm med berøringsfunksjon - Alfanumerisk tastatur - Selvdiagnose og feilmeldinger vises i operatørspråket Programmering - Programmering via CN - Automatisk optimalisering av boreoperasjoner - Mulighet for forskyvning av plattform-nullpunkt - Mulighet for lagring og import av boreprogram via USB-nøkkel - Mulighet for import av boreprogrammer fra ekstern CAD-CAM programvare Konfigurasjon - Brukergrensesnitt på samme språk som brukermanualene - Grafisk visning av aggregatkonfigurasjon Vakuumsug "B-Power" Vakuumsug med doble vakuumtilkoblinger, anbefales for spesielt porøse plater (f.eks. MDF light). Maskinens brukergrensesnitt – Xilog Maestro-programvare USB Hardware- og programvarekrav: - Operativsystem: Windows XP Professional (SP2), Windows Vista eller Windows 7 - Prosessor: Intel kompatibel, 2GHz minimum; Multicore prosessor anbefalt - Minne: 1GB minimum, 2GB anbefales - Ledig diskplass: 5GB - Grafikkort: OpenGL-kompatibelt (Leveres med en installasjons-DVD og en USB-nøkkel) Xilog Maestro-funksjoner Programmering - Parametrisk, grafisk programmering - Støttet programmering med grafikk- og syntaksveiledning for boreoperasjoner - Mulighet til å opprette og lagre bearbeidingsmakroer Kdedpfx Asvvi I Rsb Dog Integrerte tilleggsfunksjoner - Selvdiagnose og feilmeldinger vises i operatørspråket - Brukergrensesnitt på ...

Tilstand: brukt, Byggeår: 2001, x-akse 2050 mm y-akse 1100 mm z-akse 800 mm Styring Fanuc 18iM Super Cap II Turtall 60-6000 o/min Verktøymagasin: 60 Verktøyinnfesting BT50 Totalt effektbehov 26 kW Maskinvekt ca. 23,6 t Plassbehov ca. 6,3 x 3,3 x 3,8 m Maskinen er tilgjengelig for lasting fra 03/2024! Beskrivelse X-akse: 2050 mm, y-akse: 1100 mm, z-akse: 800 mm, turtall: 60-6000 o/min, Antall verktøyplasser: 60, verktøymagasin: BT 50, drivytelse: 22/26 kW, Rasteavstand: 250 mm, styring: FANUC 18iM Super CAP II med 10,4" skjerm, Lengde: 6250 mm, bredde: 3300 mm, høyde: 3800 mm, vekt: 25 t, med High Precision Contour Control, Utvidet sentralsmøring (2005), oppgradering av akser (X-Y-Z) til lineære måleskalaer (0,001), Minneutvidelse 128 Kbyte, verktøykorreksjonsminne (200 stk), High Speed Remote Buffer, Utsuging med HEPA-filtersystem, oppgradering til høytrykk Kjdpfx Asrw Dknjb Djdg innvendig kjølemiddelforsyning 20 bar og nulpunktspenning-system med 16 potter hver.

Tilstand: god (brukt), Byggeår: 1992, maskin-/kjøretøynummer: 5164, Tilbud 23148 Tekniske data: - med hydraulisk spenn- og fremmatingsinnretning - Skjæreområde: rund 320 mm - Firkant: 300 x 300 mm - Maks. kappelengde per enkelt slag: opptil 400 mm - Flerfoldig fremmating opptil 10 x 400 mm - Båndsagbladmål: 3660 x 25 x 0,9 mm - Trinnløst justerbar skjærehastighet: 20 - 100 o/min - Trinnløst hydraulisk justerbar fremmatingshastighet Kdjdpfx Aeq Evn Esb Deg - Kjølemiddelinnretning - Materialeoppleggshøyde: 720 mm - Båndsag: - Drift: 400 V / 2,5 kW - Plassbehov ca.: B 1950 x H 1250 x D 1500 mm - Vekt ca.: 1000 kg

Tilstand: brukt, CNC dreiebenk med Y-akse og motspindel Graziano GT 300 Y Gital Gildemeister, CNC styring Fanuc 16i - T. ASA 5 hovedspindeleffekt 15 kW, selvjusterende diameter 175 mm, ASA 5 spindeltilkobling, stanggjennomløp 52 mm, dreiediameter 230 mm, dreielengde 500 mm. Maksimum spindelhastighet 5000 o/min. Antall revolververktøyholdere: 1. Antall verktøyplasser i første revolver: 12. Antall motordrevne verktøy på første revolver: 12. Verktøyfeste første revolver: VDI 30. X-akse bevegelsesområde 160 mm, Y-akse bevegelsesområde ±32 mm, Z-akse bevegelsesområde 550 mm. Hurtiggang på lineæraksene X, Y, Z: 30 m/min. Motspindel: ja. ASA 5 spindelnese. Motspindel maks hastighet 5000 o/min. Motspindeleffekt 9 kW, motspindel gjennomløp 30 mm. Stanglader modell og merke: LNS med enkeltrør. Transportbånd for spon. Forinnstilling: ja. Årsmodell: 2000. Maskinen står i vårt lager i Gussago BS, tilkoblet strøm. Mimu-maskinverktøy Italia. Kodpfxsqn E U Te Ab Dodg
