CNC dreiebenk

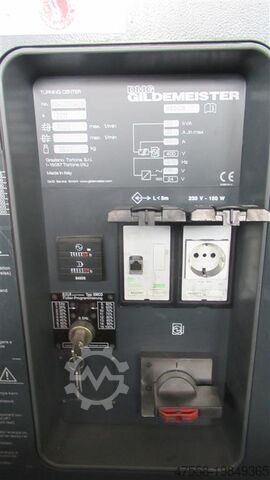

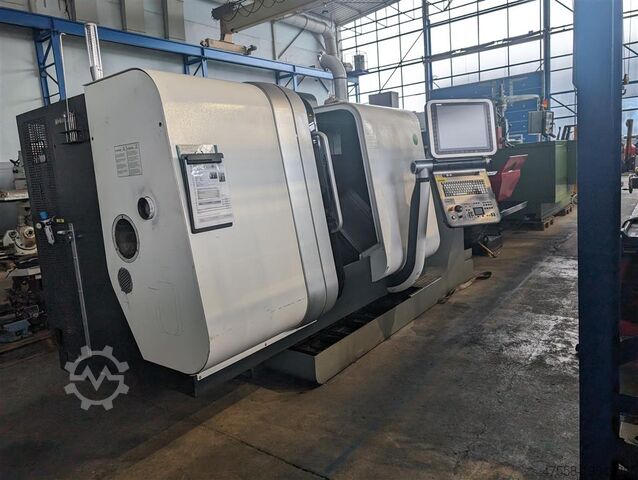

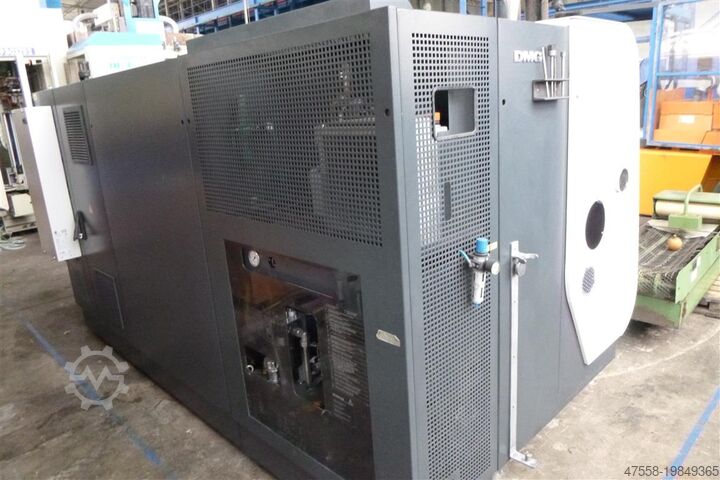

DMG GILDEMEISTER CTX Alpha 300

Tilstand: reparasjonstrengende (brukt), Byggeår: 2011, driftstimer: 8 545 h, Funksjonalitet: ikke funksjonell, svingelengde: 310 mm, spindelhastighet (maks.): 6 000 o/min, vandring X-akse: 190 mm, vandring Y-aksen: 80 mm, bevegelsesavstand Z-akse: 370 mm, monteringsdiameter: 30 mm, Tilstand: ikke funksjonell. Maskinen har en ukjent feil i revolveren, slik at referansekjøring og aksjonbevegelser ikke er mulig. Maskinen er reparasjonstrengende! TEKNISKE DETALJER Dreielengde: 310 mm Svingdiameter over vange: 500 mm Svingdiameter over plansleide: 290 mm Spissavstand: 500 mm X-akse: 190 mm Z-akse: Z1: 335 / Z3: 370 mm Y-akse: 80 mm Styring: Heidenhain CNC Pilot 4290 Omdreiningstall: 6.000 o/min Spindelboring: 73 mm Stangdiameter: 50 mm Dreiemoment hovedspindel: 95 Nm ved 100% og 127 Nm ved 40% Verktøytårn – Antall stasjoner: 12 Verktøyfeste: VDI 30 mm Dodpfxew T Srdo Abhoul Hurtigløp X + Z-aksene: 30 m/min MASKINDETALJER Totalt effektbehov: 20 kVA Mål spontransportør LxBxH: 3,2 x 0,45 x 1,5 m Driftstimer innkoblingstid: 36.443 t Driftstimer spindel: 8.545 t Grensesnitt: ja UTSTYR - 3-bakkeskrustikke 160 mm med tilhørende flange - 2 sett reservebakker - Revolverhode for 12 verktøy med verktøydrift - Skiverevolver Sauter (C-akse = 300 o/min.) - Spontransportør 450 K-1/250; årgang 2000 - Manuelt chuck montert – ingen hydraulisk dreiechuck - El-skap med Rittal-kjøling

Tilstand: brukt, Byggeår: 2001, Funksjonalitet: fullt funksjonell, maskin-/kjøretøynummer: 124, Pris på forespørsel Duedpfx Aowl An Iebhjl Brukt CNC vertikaldreiebenk Fabrikat: MORI SEIKI Modell: VL 55 Årsmodell: 2001 Med CNC-styring MSC 518, revolver for 12 verktøy og spontransportør Dreielengde: 653 mm Dreiemaksdiameter: 550 mm X-akse: 350 mm Z-akse: 660 mm Turtall opp til: 2000 o/min Spindeleffekt: 30 kW Vekt ca.: 12,5 t

Tilstand: god (brukt), Byggeår: 2003, Hovedspindel: Omdreiningsområde – hovedspindel: maks. 6.000 o/min Driftseffekt – hovedspindel: 16 kW Maks. dreiemoment: 155 Nm C-akse: 360 ° Dodpsv Drigsfx Abhsul Verktøydreieskive: Antall verktøyplasser: 12 pos. Antall drevne verktøystasjoner: 12 pos. Omdreiningsområde – drevne verktøy: maks. 5.000 o/min Driftseffekt – drevne verktøy: 10 kW Verktøyholder: (VDI 30) Verktøyskaft: 20 x 20 mm Aksereiser: X-akse: 160 mm Z-akse: 450 mm Matinger: Hurtiggang X: 60 m/min Hurtiggang Z: 45 m/min Mateskraft X: 2,5 kN Mateskraft Z: 4 kN Hurtiggang C: 200 o/min Maks. dreiemoment C: 155 Nm Totalt tilkoblet effekt Maskinvekt ca.: 3,7 t Plassbehov ca.: 4,5 x 2,5 x 2,5 m Styring: Heidenhain Hulspennsylinder C-akse og verktøydrift Spontransportør Olje- og emulsjonståkeutskiller med elektrostatisk filter

Tilstand: brukt, Byggeår: 2014, Drivkraft: 3 kW Leveringstrykk: 7 bar Luftmengde: opptil 58 CFM (ca. 1 640 l/min) ved 7 bar Vekt: 286 kg Chicago Pneumatic CPVR15 CE skruekompressor – Årsmodell 2014 CPVR15 CE utmerker seg med robust konstruksjon, lang levetid og lave driftskostnader. Enten det er for håndverksbedrifter, verksteder eller industrielle applikasjoner – denne kompressoren leverer pålitelig trykkluft etter behov. Mål: ca. 965 mm (L) × 620 mm (B) × 1 040 mm (H) Driftsstøy: ca. 50–58 dB(A) Spenning/frekvens: 415 V / 50 Hz Bruksområder: Verksteder, håndverksbedrifter, industrielle applikasjoner med middels trykkluftbehov Leveringsomfang: 1x kompressor - Chicago Pneumatic CPVR15 CE 1x kjøletørker - OMI ESD 108 - 0,70kW 1x Beko Öwamat 2 - olje-vann-separator De tekniske dataene er hentet fra offentlige kilder. Dujdpfjh A Sfdjx Abhsl

Byggeår: 2002, Tilstand: svært god (brukt),

Tilstand: svært god (brukt), Byggeår: 2011, Funksjonalitet: fullt funksjonell, CNC Dual-Spindle Turning Center Control System: CNC path control incl. 19" TFT Siemens Sinumerik 840 D sl solution line with ERGOline control and ShopTurn 3 G TECHNICAL DATA Max. turning diameter: 340 mm Spindle distance: 1470 mm Turning length: 1135 mm Swing diameter over bed: 700 mm Swing diameter up to tool turret 2: 540 mm Travel paths: X1 – Tool Turret I: 270 mm Y1 – Tool Turret I: 120 mm Z1 – Tool Turret I: 1200 mm X2 – Tool Turret II: 195 mm Y2 – Tool Turret II: 80 mm Z2 – Tool Turret II: 1200 mm X3 – Sub-spindle slide: 180 mm Z3 – Sub-spindle slide: 1200 mm Main Spindle Integrated spindle motor ISM 102 Drive power (100/40% DC): 40/48 kW Torque (100/40% DC): 570/680 Nm Speed range: 0–4000 rpm Bar capacity: 102 mm Draw tube inner diameter: 104 mm C-axis and spindle brake (angular resolution): 0.001° Sub-Spindle Integrated spindle motor ISM 76 Drive power (100/40% DC): 25/32 kW Torque (100/40% DC): 280/380 Nm Speed range: 0–5000 rpm Bar capacity: 65/75 mm C-axis (angular resolution): 0.001° Slide 1 Tool turret (direct drive) Number of tools: 12 Tool holder diameter VDI (DIN 69880): 40 mm Maximum power (100/40% DC): 10.9/14.2 kW Maximum torque (100/40% DC): 26/34 Nm Speed range: 40–10000 rpm Slide 2 Tool turret (direct drive) Number of tools: 12 Tool holder diameter VDI (DIN 69880): 40 mm Maximum power (100/40% DC): 10.9/14.2 kW Maximum torque (100/40% DC): 26/34 Nm Speed range: 40–10000 rpm Slide 3 Rapid traverse speed X/Z-Axis: 30/45 m/min Tool resolution Z-Axis: 0.001° Feed force (40% DC) X/Z-Axis: 16/13 kN EQUIPMENT/ACCESSORIES - Short bar loader magazine IRCO ILS-RBK 100/16 - Various main spindle reduction tubes - NC-controlled workpiece pick-up device from both main and sub-spindle The device consists of NC-controlled * Horizontal axis * Swivel unit * Vertical axis * 2-jaw gripper with exchangeable gripper jaws - Conveyor belt for removal of workpieces from the machine - Coolant system 8/20 bar with immersion cooler - Chip conveyor - Oil mist extraction unit - Control cabinet cooling unit (up to 40°C) - Sub-spindle slide - Easy-Tool Monitor - 1 collet chuck for quick-change collet head size 100 for main spindle - 1 collet chuck for quick-change collet head size 100, Nova axis-fix for sub-spindle - Approx. 40 various quick-change collet heads size 100 (full stock) - Pneumatic change-over device, ø 100 mm - Approx. 50 various tool holders, static and driven (full stock) Duedpfx Abswcd S Nehsl - Levelling elements - Documentation

Tilstand: god (brukt), Byggeår: 2000, driftstimer: 10 000 h, Funksjonalitet: fullt funksjonell, svingelengde: 1 105 mm, svingediameter: 610 mm, spindelhastighet (maks.): 3 500 o/min, spindelboring: 70 mm, vandring X-akse: 580 mm, vandring Y-aksen: 210 mm, bevegelsesavstand Z-akse: 1 137 mm, monteringsdiameter: 63 mm, rotasjonshastighet (maks.): 6 000 o/min, type innstrømsstrøm: Klimaanlegg, Utstyr: rotasjonshastighet trinnløst variabel, Maskinen er i god stand. Større vedlikeholdsarbeider de siste årene: 30.04.2020 Overhaling av fresehode CHF 35 000.- 16.07.2021 Programvareoppdatering (Wenk AG) CHF 1 600.- 20.06.2022 Sentral smørepumpe byttet CHF 400.- (Alle priser er oppgitt i CHF) Kjente feil/mangler: ·Feilmelding ved oppstart ·Kjølevann fra innvendig kjøling lekker ut på baksiden av fresehodet ·Overbelastningsmelding ved kald maskin og 100 % hurtig bevegelse ·Over 150 ulike verktøyholdere ·Reservehylser for verktøymagasin ·Reserve endetaster for posisjonsovervåkning av verktøyskifter ·2 stk. 3-bakk chuck diameter 250 mm (montert ved besiktigelse) ·1 stk. 3-bakk chuck diameter 250 mm ·1 stk. 3-bakk chuck diameter 300 mm ·1 stk. 4-bakk chuck diameter 400 mm ·2 sett harde bakker for utvendig oppspenning, kort utførelse ·1 sett harde bakker for utvendig oppspenning, lang utførelse ·Diverse brukte myke bakke-sett ·Reservefilter for høytrykksanlegg Kowap (5 stk. på lager, ved levering ca. 2 stk. – 1 filter ca. 20–25 CHF) ·Kjølevannsrenser/oljeutskiller (egenproduksjon) ·Skap tilpasset verktøymagasin for KM63-holdere, nummerert med 80 plasser ·Spesielt oppspenningsutstyr for KM63-holdere med direkte klemmefunksjon for vendeskjær ·Sirkelsag Iscar, tilpasset holder D160mm, bredde 4mm ·Tannhjulsfres, tilpasset holder (egenproduksjon – for myke bakker p=1,5mm) ·Rengjørings-/avgratningsbørste tilpasset holder Vi kan gjerne tilby leasing- og finansieringsløsninger for maskinen. Dsdpfx Aoxp Hmaobheul Befaring kan avtales etter nærmere avtale.

Tilstand: brukt, Byggeår: 2008, Sving over vanger 923,8 mm Sving over tverrsleide 755 mm Dodeu Sn Hzjpfx Abhsul Maks. dreiediameter 356 mm Maks. dreielengde 510 mm X/Z-aksevandring 260/590 mm Spindelomdreininger 5000 o/min Revolver med 12 stasjoner Spindelboring 73 mm Styring: MSX-850 III Utstyrt med: Spennhylseutstyr med spennhylser Spontransportør 3 standard verktøyholdere Ingen portallaster inkludert

Tilstand: svært god (brukt), Ny 2006-modell Brother CNC-B00-styring Pallettbytte tid: 3,4 sekunder Pallestørrelse: 600 x 425 mm X-akse: 550 mm Y-akse: 400 mm Z-akse: 415 mm Dodpfxjrfxr Us Abhjul Spindelhastighet: 12 000 o/min 40-stasjons ATC BT30

Tilstand: brukt, Byggeår: 1966, Maks. trekkraft 5 t, maks. løftehøyde 850 mm, maks. skjærehastighet 12 m/min, maks. returhastighet: 25 m/min, oppspenningsflate 410x575 mm, notbredde 3–90 mm, borediameter 13–500 mm, arbeidsstykkevekt: 6000 kg, dybde på maskinfoten under gulvnivå: 1.400 mm. Dujdpfx Abocm Elnehel
