CNC horisontalt maskineringssenter

Deckel Maho DMG DMC 125 H duoBlock

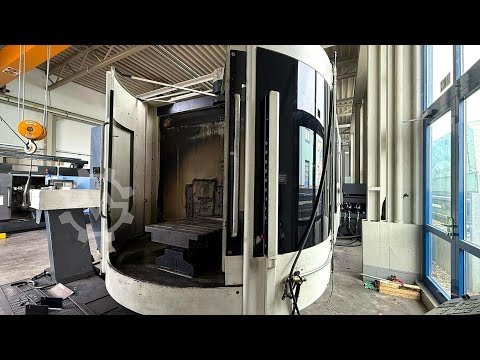

Tilstand: brukt, Byggeår: 2009, Til salgs her er et brukt bearbeidingssenter fra produsenten Deckel Maho DMG. Maskinen står under strøm og kan besiktiges i vår hall. Fri på lastebil, lastet (Frei Verladen LKW) Produsent: DMG Deckel Maho Modell: DMC 125 H duoBlock Årsmodell: 2009 Styring: Siemens 840 D Solutionline (PCU 50) Tekniske data: Dsdjw Ew T Sspfx Ac Asun Arbeidsvandring X-, Y-, Z-akse: 1250x1000x1000 mm Matehastighet X-, Y-, Z-akse: 20 - 60.000 mm/min Hurtiggang X-, Y-, Z-akse: 60 m/min Arbeidsvandring B-akse: 360x0,001° Matehastighet B-akse: 10.800 °/min Maks. rotasjon bordplate: 30 omdr./min Spindelhastighet: 20 - 8000 o/min Girutvekslinger: 2 Maks. arbeidsstykke diameter: 1250 mm Maks. arbeidsstykke høyde: 1580 mm Spennflate: 800x800 mm Maks. arbeidsstykkevekt: 1500 kg Pallevekt: 570 kg Maksimal tillatt vektforskjell ved pallelasting: 1000 kg Verktøyholder: SK 50 iht. DIN 69871 Maksimal verktøylengde: 650 mm Verktøymagasin: 120 plasser Transportmål: 6500x3000x3200 mm Transportvekt maskin (uten magasin eller annet tilbehør): ca. 20.000 kg Plassbehov: ca. 7000x6000 mm Totalvekt maskin: 24.000 kg Tilleggsutstyr: Spontransportør med kjølevæskebakke Kjølesmøreanlegg 4x maskinpaller Verktøymagasin Oljetåkavsug Diverse nye reservedeler: 1x lengdemålesystem Y-akse (ny) 1x smøreaggregat 230V 0,12 30 bar (ny) 1x tannhjulsaggregat*MKF1-KW2-20036 (ny) 1x Cyclo-gir*F1C-A25 (ny) 1x ombyggingssett kraftmodul (ny) 1x løfteutstyr for maskinen

Tilstand: ny, Byggeår: 2025, Kapasitet: 25 og 40 kg/t Brikettstørrelse: 50 mm diameter Dedpfx Acopfatpo Ajun Brikettlengde: 20–40 mm Beholdervolum: 0,38 m³ Effektopptak: 4 kW Maskinlengde: 1860 mm Maskinbredde: 890 mm Maskinhøyde: 1100 mm Vekt: 400 kg

Tilstand: brukt, Byggeår: 2008, x-akse vandring 800 mm y-akse vandring 700 mm z-akse vandring 600 mm Styring SIN 840D Powerline Spindelhastigheter - trinnløs 1 - 8 000 o/min Driftseffekt 40 % ED 28,00 kW Spindeldiameter i fremre lager 80,00 mm Spindelopptak HSK-A100 B-akse 187° Mating X/Y/Z-akse 15 000 mm/min Hurtigmating X/Y/Z 50,00 m/min Dusdpew Df A Ssfx Ac Asn Matingkraft X/Y/Z-akse 10 000 N Hurtigmating B-akse 11,20 o/min Palletstørrelse 800 x 630 mm Bordbelastning 0,80 t C-akse 360 000 x 0,001° Bordets turtallsområde 1 - 500 o/min Verktøymagasin: kjedemagasin 120 stk Verktøydiameter 100 mm Verktøydiameter med 2 friplasser 160 mm Maks. verktøylengde 350 mm Maks. verktøyvekt 10,00 kg Totalt effektbehov 60,00 kW Maskinvekt ca. 13,00 t Plassbehov ca. 7,40 x 5,30 x H3,50 m Med styring Siemens SIN840D, verktøykjeglerensing, verktøybruddovervåking, kjølemiddelanlegg, 2 trykktrinn (40 bar / 80 bar), spontransportsystem, driftsmodus 4, avsug.

Tilstand: brukt, Byggeår: 2017, x-akse: 3 600 mm y-akse: 1 100 mm z-akse: 900 mm Maskinvekt ca. 30 450 kg Tekniske detaljer CNC-styring: Heidenhain iTNC 530 HSCI X-akse vandring: 3 600 mm Y-akse vandring: 1 100 mm Z-akse vandring: 900 mm B-akse grader: svingbart hode (B-akse) Hurtigforflytning m/min: 40 Akselerasjon i aksene m/s²: 4 Arbeidsbord Borddimensjoner mm: 4 200 x 1 100 Spindel Spindelhastighet o/min: 15 000 Spindeldrivkraft kW: 46 / 30 Verktøyfeste: HSK-A63 Spindelmoment Nm: 200 / 130 Verktøysystem Magasinplasser: 30 Verktøyskifter: Kjede – Dobbel griper Elektronisk håndratt Roterende inspeksjonsvinduer Skyllespylepistol Dusdpfxox H Twvj Ac Ajn Luftblåsing gjennom spindelsenter, valgbar via M-funksjon Arbeidsromsbelysning Intern kjølevæsketilførsel MPC – Maskinbeskyttelseskontroll Papirbåndfilter Spontransportør med innebygd skrape Infrarød probe Heidenhain TS 642 Kjøling Kjøling gjennom spindelsenter Kjøletank kapasitet: 980 L Maskindriftstider Påslått: 26 847 t Driftstid: 10 395 t Maskinens grunnmål/vekt Vekt kg: 30 450

Tilstand: brukt, TEKNISKE DATA - Antall aksler: 4 FRESESPINDEL - Verktøyfeste: BT50 - Spindeleffekt: 45 [kW] - Spindelturtall: 12 000 [o/min] LINEÆR AKSER - Vandring X/Y/Z-akse: 1700/1400/1240 [mm] - Hurtiggangshastighet (X/Y/Z): 48 [m/min] - Matingshastighet (X/Y/Z): 20 [m/min] SVEIVEAKSE B - Vandring: 360 [grader] - Minste oppløsning: 0,001 [grader] VERKTØYSKIFTER - Type verktøyskifter: Bras chargeur - Antall verktøy i magasin: 60 - Verktøyskiftetid: 6 [sek] PALETTBYTTER - Type palettbytter: Rotopalette - Palettstørrelse: 1250/1250 [mm] - Antall paletter: 2 - Maks. palettlast: 3 000 [kg] - Avstand fra bordets senter til spindelnese: 70-1470 [mm] - Maks. emnediameter: 1970 [mm] ELEKTRISK FORSYNING - Forsyningsspenning: 400 [V] VEKT OG DIMENSJONER - Maskinvekt: 32 500 [kg] MASKINTIMER - Timer under strøm: 34 422 [t] TILBEHØR - Styring: Fanuc 31i-model B5 Grensesnitt: Ethernet / RS232 / USB / PCMCIA - Elektronisk håndratt - Synkron gjenging - 3-farget statuslampe - Kjølemiddeltank Djdjw D Hwwspfx Ac Aoun * med høytrykkspumpe: 70 [bar] * Innvendig kjølemiddeltilførsel (IKZ) * med papirfilter * med kjølemiddelkjøling * med kabinvask - Spontransportør - Verktøymåleprobe - Emnemåleprobe: Renishaw RMP60 - Elektrisk transformator

Tilstand: svært god (brukt), FANUC Professional 6 styring med B-akse Bevegelsesområde: 900 x 900 x 1020 mm Verktøyskifter med 136 posisjoner Spindelhastighet: 10 000 o/min Spindelopptak: HSK100 10 paller på 630 x 630 mm B-akse 0,001° Palleveksler FASTEMS FPC1500 Spindel innvendig kjøling 3D-måleprobe Verktøybruddkontroll Verktøylengdemåler Dodpfx Aox A E Enec Aoun Spontransportør Diverse tilbehør MARCELS MASCHINEN AG

Tilstand: svært god (brukt), FANUC 310 is-A styring med B-akse Dedpfx Acox A E Ayo Aoun Vandringer 730 x 730 x 650 mm Verktøyskifter med 60 posisjoner Spindelhastighet 50–12 000 o/min Spindelopptak HSK63 2 paletter 500 x 500 mm B-akse 0,001° Spindel-indre kjøling 3D-måleprobe Verktøybruddovervåkning Verktøylengdemåler Spontransportør Diverse tilbehør MARCELS MASCHINEN AG

Tilstand: brukt, Byggeår: 2017, Funksjonalitet: fullt funksjonell, CNC Heidenhain iTNC 640 HSCI _ REISER X-akse, langsgående: 3.000 mm Y-akse, tverrgående: 2.700 mm Z-akse, vertikal: 1.250 mm Hurtigløpshastighet: 40 m/min Maks. akselerasjon: 5 m/s² Avstand mellom søyler: 3.700 mm _ BORD Bordstørrelse: 2.000×3.000 mm Bordbelastning: 5 tonn/m² _ BIROTERENDE HODE GLOB 123 Hydraulisk akse-låsing C-aksetravel: 400° (±200°) A-aksetravel: 230° (+120°/-110°) Rotasjonsakser hastighet: 10 rpm Spindelkraft/moment: 40 kW – 139 Nm Maks. turtall: 15.000 rpm Verktøyfeste: HSK-A-100 _ VERKTØYSKIFTER MRT 40/100 Verktøykapasitet: 40 Verktøyfeste: HSK-A-100 _ Byggeår: 2017 _ Maskinen leveres komplett med: • Ekstern HR10 fjernstyrt håndratt Dusdpfxjx Dm Nqo Ac Ajn • Beltedrevet spontransportør langs Y-aksen • Eksternt lavtrykks kjøleanlegg • Luftblåsning gjennom spindel + ekstern dyse ved spindel • Eksternt spray mist kjøling for verktøy • RMP60-måleprobe • NC4 laser presetter • Monitronix overvåking for verktøysbelastning og hodevibrasjoner • Heidenhain DCM programvare for kollisjonsforebygging • Dobbelt balansepiston for vertikalt sliddehode • Klimaanlegg for elektrisk skap • Bruks- og vedlikeholdsmanual og CE-samsvarserklæring

Tilstand: brukt, Byggeår: 2009, Funksjonalitet: fullt funksjonell, maskin-/kjøretøynummer: A.1003260.01, Maskinbetegnelse: Bearbeidingssenter Produsent: Hueller Hille Modell: NBH230 Årsmodell: 2009 Serienummer: A.1003260.01 Styring: Sinumerik 840D Arbeidsområde: X-akse: 1200 mm Y-akse: 800 mm Z-akse: 1200 mm Verktøyholder: HSK100 Spindelhastighet: 10.000 o/min Matehastighet (X-Y-Z-akser): 1–60.000 mm/min Hurtigløp (X-Y-Z-akser): 60 m/min Hurtigløp (B-akse): 15 o/min Arbeidspalett: 630 x 800 mm NC-rundbord: 0,001° Verktøymagasin: 3 kassetter á 50 verktøy Målesystem: Direkte med inkremental målestav Posisjonsusikkerhet: 0,007 mm Dedpfowpi Ucjx Ac Asun Posisjonsavvik: 0,004 mm Verktøyskiftetid: 2,5–4,5 sek Spon-til-spon-tid: ca. 6,2 sek Palettskiftetid: 14,5–17 sek Tilkoblet effekt: 69 kW Trykkluftanlegg: 5 bar Kjølevæskeanlegg: ca. 1250 l Spontransportør med skråutkast: 1.200 mm høyde

Tilstand: brukt, Byggeår: 2008, x-akse 800 mm y-akse 800 mm z-akse 800 mm Styring Sinumerik 840D Spindelhastigheter - trinnløs 20 - 18 000 o/min Driftseffekt 40 % ED 28,00 kW Driftseffekt 100 % ED 19,00 kW Dreiemoment på spindel 121 / 82 Nm Spindelopptak HSK-A63 B-akse -10 - +180 ° c-akse 360 x 0,001 ° Mating X/Y/Z-akse 20 - 10 000 mm/min Hurtigmating X/Y/Z 60,00 m/min Mating B-akse 1 - 10 800 °/min Hurtigmating B-akse 30,00 o/min Palletstørrelse 800 x 630 mm Emnediameter - maks. 800 mm Emnehøyde - maks. 1 330 mm Bordbelastning 1,20 t Verktøymagasin: Kjedemagasin 180 stk Verktøydiameter 80 mm Dsdpfx Aowiii Hoc Aoun Verktøydiameter med 2 friplasser 160 mm Verktøylengde - maks. 450 mm Verktøyvekt maks. 15,00 kg Total effektbehov 57,00 kW Maskinvekt ca. 22,00 t Plassbehov ca. 8,50 x 5,50 x H3,80 m 5-akset bearbeidingssenter med SIEMENS Sinumerik 840D powerline styring, palettsystem RS4, spontransportør, kjøleanlegg med temperaturkontroll, kjølemiddel gjennom spindelen 40-80 bar trinnløs via M-funksjon, blåseluft gjennom spindelsenter, verktøykjeglerengjøringssystem, avsug, mekanisk verktøybruddskontroll, målesystem for emnestykker fra Renishaw (uten måleprobe), elektronisk håndratt. Maskin uten paller!!
